SISTEMA DI TERMOREGOLAZIONE EVOLUTA PER CONDOMINIO A ROMA

CONTABILIZZAZIONE DELL’ENERGIA E CONTROLLO DELLA CENTRALE TERMICA

L’IMPIANTO TERMICO

Sistema di termoregolazione realizzato per un edificio signorile ubicato a Roma in zona Colosseo composto da 14 appartamenti su 5 livelli.

Impianto termico a pompe di calore composto da sei pompe di calore. Tre sono dedicate alla produzione di ACS e all’impianto termico. Le altre tre sono dedicate esclusivamente all’impianto termico.

Il sistema di distribuzione dell’impianto termico utilizza unità fan coil e pavimento o soffitto radiante.

Le sei pompe di calore sono posizionate sul piano di copertura dell’edificio.

Tutte le sei pompe di calore sono gestite da altrettanti terminali di “Comando remoto cablato” collocati all’interno del quadro elettrico. Questi terminali attraverso il protocollo Modbus si collegano alla Centralina con gateway integrato Termogea Smart Hub, per il monitoraggio remoto delle pompe di calore.

Ad un livello sottostante la copertura si trova il locale tecnico dove sono presenti 2 bollitori in accumulo di acqua calda da 800 litri ciascuno e il volano termico da 800 litri.

Dal locale tecnico le tubazioni scendono attraverso il vano scala fino al piano terra, servendo tutti gli appartamenti.

LA TERMOREGOLAZIONE INTEGRATA

UN’UNICA INTERFACCIA PER LA GESTIONE DELL’IMPIANTO

Termogea ha integrato sistemi domotici, macchine e marchi diversi sotto un’unica interfaccia semplice e intuitiva. Il numero di marchi compatibili con Termogea è in continua crescita grazie al lavoro del nostro dipartimento di Ricerca & Sviluppo.

Contabilizzazione dei consumi.

Modulo idraulico per la contabilizzazione dei consumi.

Sistema per la contabilizzazione remota dei consumi.

Sistema per la contabilizzazione dei consumi.

CONTABILIZZAZIONE DEI CONSUMI IN CLOUD

Gli attacchi idraulici in corrispondenza di ogni appartamento sono muniti di un modulo di contabilizzazione dei consumi per l’acqua calda sanitaria e per l’impianto termico di riscaldamento e raffrescamento.

Il modulo comprende pertanto un contalitri per ACS/Acqua fredda e un conta energia termica per il riscaldamento e il raffrescamento.

Contalitri e Conta energia sono dotati di interfaccia Modbus per poter connettersi alla Centralina con gateway integrato Termogea Smart Hub. La Centralina comunicherà i dati alla nostra piattaforma web Termogea. In questo modo è quindi possibile seguire la contabilizzazione dei consumi da remoto via interfaccia web.

CONTROLLO REMOTO DELLA CENTRALE TERMICA E DEGLI APPARTAMENTI

MONITORAGGIO REMOTO DELLE POMPE DI CALORE, BOLLITORI E VOLANO TERMICO

Le sei pompe di calore utilizzate per questo impianto sono gestite da altrettanti terminali di “Comando remoto cablato” che attraverso protocollo Mobus si collegano alla Centralina Termogea Smart Hub (TSH) che trasmette i dati alla Piattaforma in cloud Termogea.
Collegandoci via web alla Piattaforma Termogea possiamo monitorare da remoto il corretto funzionamento delle pompe di calore, le temperature dei bollitori e le temperature del volano termico.

La gestione delle zone climatiche di ogni appartamento avviene attraverso i pannelli touch screen Termogea Smart Touch (TST) multizona con gateway integrato e tramite l’app per iOS & Android Termogea App.

Controllo remoto centrali termiche - Termoregolazione remota impianti centralizzati

Supervisione remota impianto termico centralizzato.

GESTIONE DELL’IMPIANTO

CLOUD E BUILDING AUTOMATION PER LA GESTIONE DELL’IMPIANTO

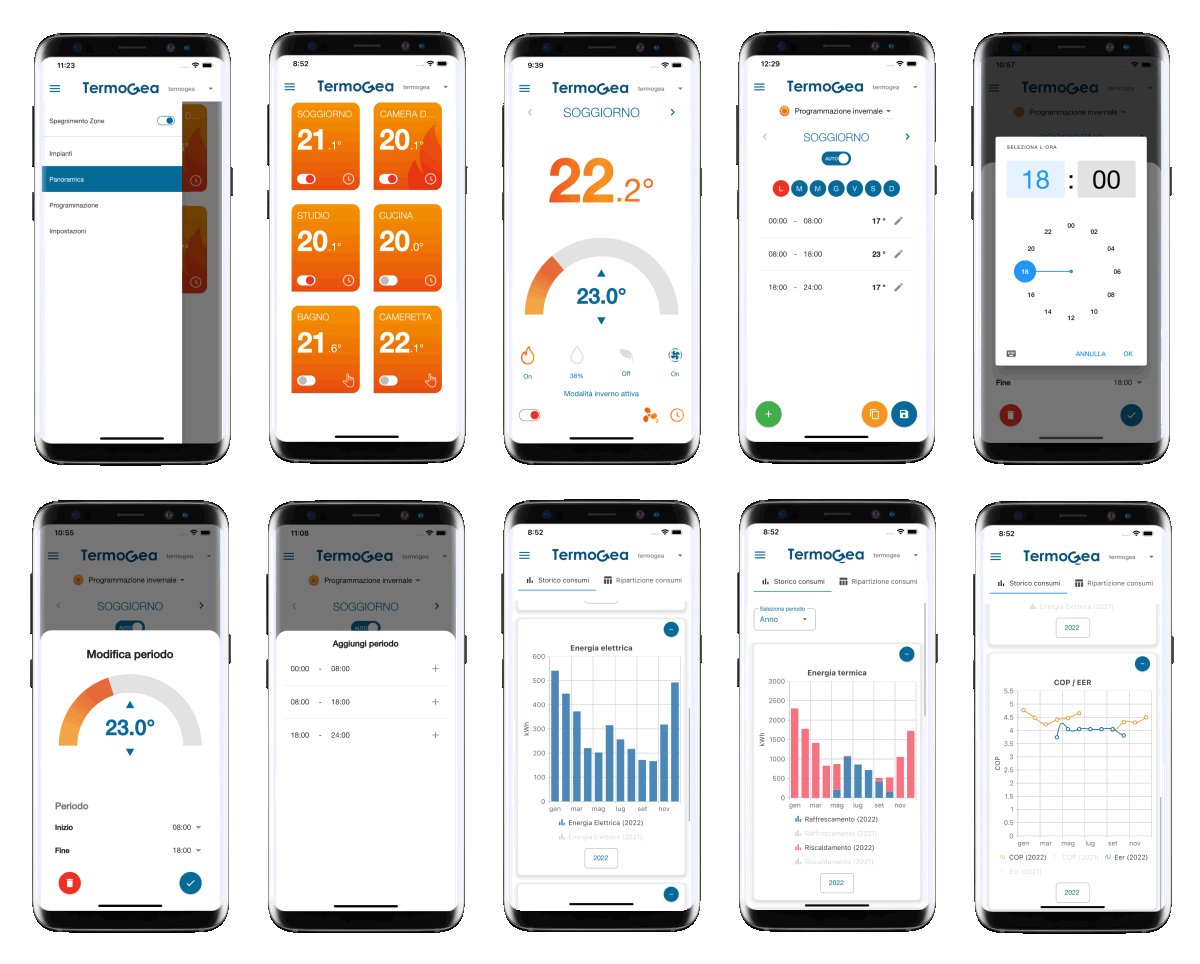

La gestione dell’impianto si basa sulla piattaforma Cloud Termogea. Questa piattafoema si articola su tre Moduli interconnesi fra loro. L’APP iOS & Android per il controllo multizona da smartphone dell’impianto, l’insieme delle componenti hardware e la piattaforma web.

La building automation Termogea utilizza sistemi di termoregolazione evoluta e di contabilizzazione dell’energia per la gestione integrata degli impianti termici.
Attraverso la piattaforma web e l’App Termogea per iOS & Android è possibile utilizzare da remoto questi sistemi per la termoregolazione, il controllo, la manutenzione predittiva e la contabilizzazione dell’energia.

Prova la nostra piattaforma TERMOGEA con le seguenti credenziali.

user: demo
password: demo

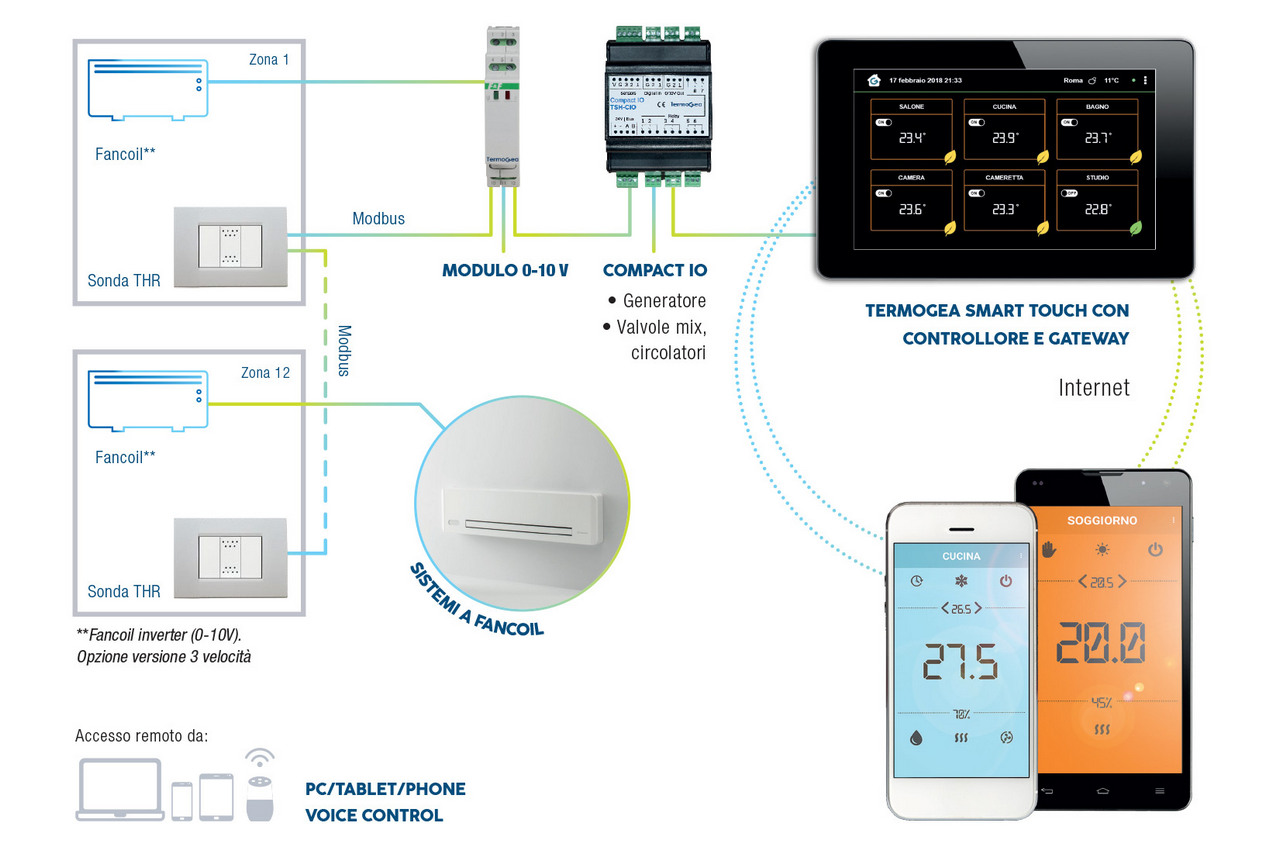

Sistema di termoregolazione per impianto fan coil.

Sistema di termoregolazione per impianto fancoil.

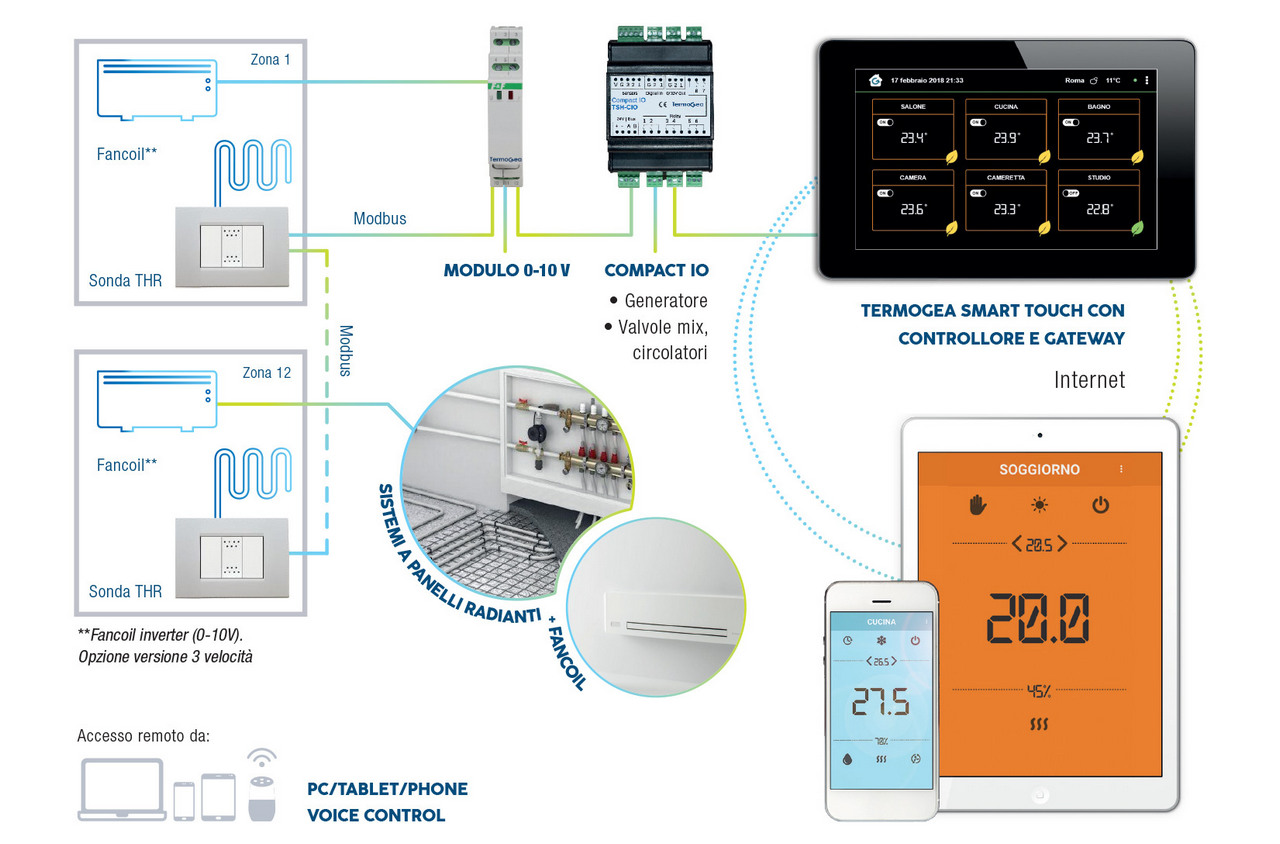

Sistema di termoregolazione per impianto misto radiante e fancoil.

Sistema di termoregolazione per impianto misto.

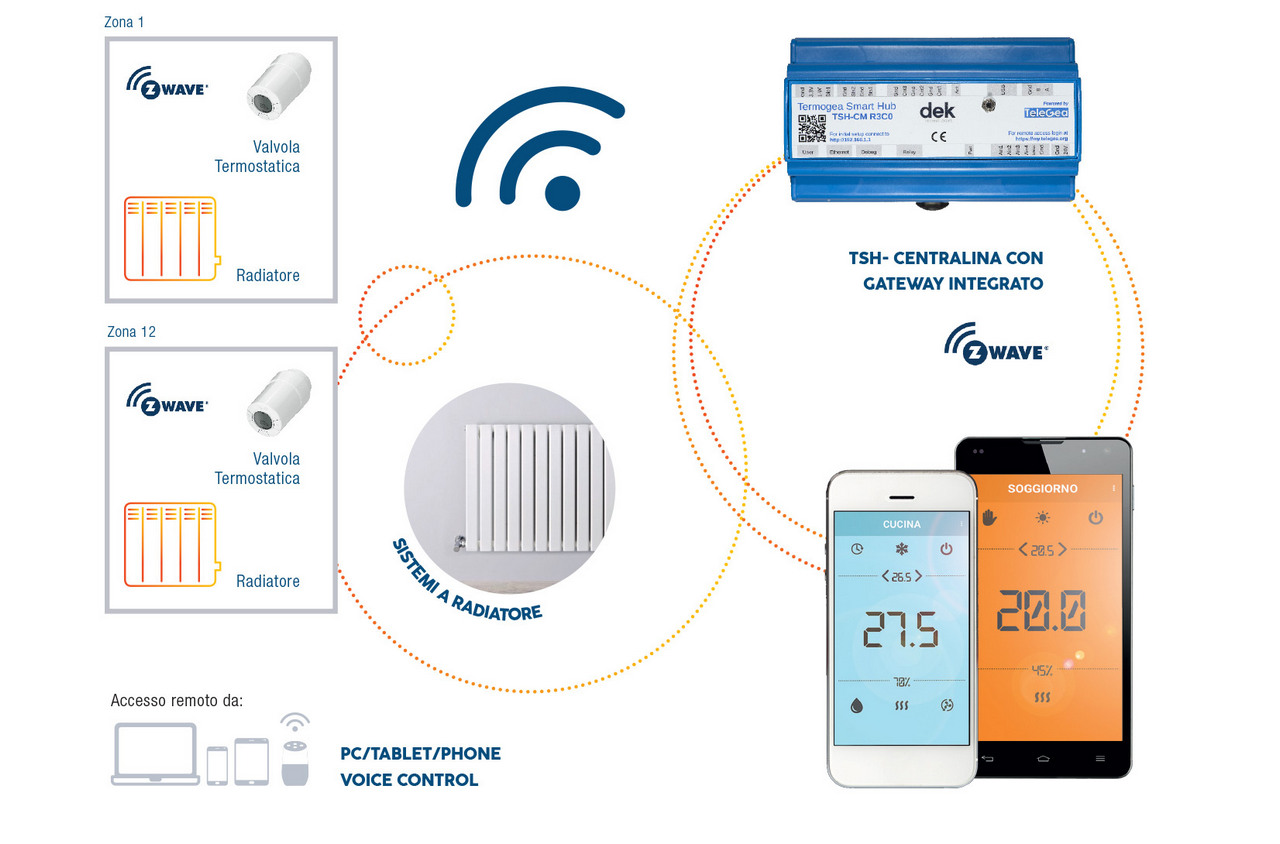

Sistema di termoregolazione per termosifoni con valvole termostatiche wireless.

Sistema di termoregolazione per impianto wireless.

Sistema di supervisione remota impianto termico centralizzato.

Sistema di supervisione per impianto centralizzato.

Tutti i nostri sistemi possono essere gestiti da remoto via smartphone iOS & Android e via comandi vocali con Amazon Alexa e Google Home.
