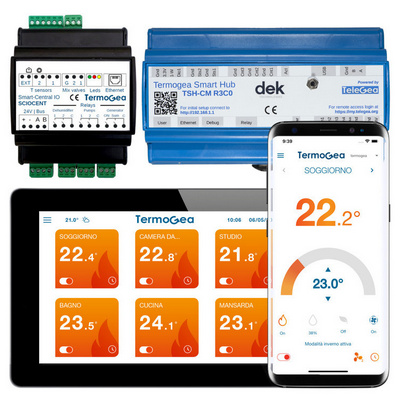

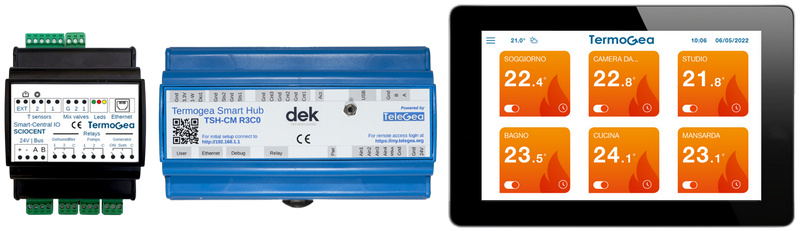

I regolatori climatici Termogea Smart Hub, Smart Touch, Smart Central e Smart Compact sono centraline di termoregolazione di tipo professionale. Consentono infatti la libera programmazione per creare funzionalità personalizzate con l’ausilio della piattaforma software MrWOLF.
Tutte queste Centraline sono dotate di un gateway con interfaccia Ethernet per la gestione remota dell’impianto via Internet e di interfaccia Modbus.
Le Centraline sono connesse alla Piattaforma cloud Termogea che permette la configurazione, autodiagnosi, assistenza remota dell’impianto e la telettura dei consumi. La piattaforma consente l’accesso all’impianto con diversi livelli di autorizzazione.
I sistemi di termoregolazione Termogea possono essere finanziati dal Conto Termico 3.0, che sono rivolti sia al terziario e che al residenziale.
CENTRALINE DI TERMOREGOLAZIONE PLUG & PLAY
SMART CENTRAL & SMART COMPACT CON INTERFACCIA ETHERNET E MODBUS
Fino a 8 zone
Impianti supportati
Impianti termoidraulici autonomi e centralizzati.
Gestione remota dell’impianto
Centraline cloud based con gateway Ethernet integrato per il controllo remoto da computer o App Termogea.
E’ pertanto possibile effettuare Termoregolazione, Monitoraggio energetico, manutenzione e assistenza a distanza dell’impianto..
Tecnologia Plug & Play
Queste centraline configurano automaticamente l’impianto alla prima accensione, individuando numero e tipo di sonde/termostati utilizzati.
Non è richiesta alcuna progettazione o configurazione.
Sistemi di distribuzione
Impianti radianti e fancoil (0-10V con terminale Mini touch e 3 velocità con termiale Room).
Centrale termica
Pompa di calore o caldaia tradizionale.
Integrazione degli impianti
Le centraline possono gestire diverse macchine termoidrauliche di diversi marchi.
Funzioni
Condominio – Permette il collegamento diretto delle Centraline alla centrale termica negli impianti centralizzati.
Timer – Programmazione oraria
Curva climatica – Definizione della curva climatica di tutti gli appartamenti in relazione alla temperatura esterna e al dew-point fornito dalla miscelatrice all’interno degli appartamenti.
La curva climatica è una funzione che regola automaticamente la temperatura dell’acqua di mandata di un sistema di riscaldamento in base alla temperatura esterna.
Il suo obiettivo è fornire comfort costante negli appartamenti, efficienza energetica e riduzione dei costi.
Questa funzione infatti aumenta la temperatura dell’acqua di mandata quando fuori fa più freddo e la diminuisce quando fa più caldo.
Oltre a questo si evita la formazione di condensa grazie al calcolo/controllo “Dew-Point”.
A bordo del dispositivo sono presenti in misura diversa ingressi e uscite per controllare valvole miscelatrici, pompe di circolazione, generatore e deumidificatori.
I sensori ambiente e i termostati sono collegati tramite Modbus.
Montaggio su barra DIN.
| SMART CENTRAL | SMART COMPACT |
|---|---|
| 8 Zone. | 4 Zone. |
| 2 Uscite relè per deumidificatori con integrazione. | 1 Uscita relè per deumidificatori senza integrazione. |
| 2 Uscite valvole miscelatrici. | 1 Uscita valvola miscelatrice. |
| 3 Ingressi sonde PT1000. | 2 Ingressi Sonde PT1000. |
| Controllo esclusivo del Generatore (on/off + Cambio stagione) oppure controllo in base alle chiamate dalle zone (Termostati/Sonde ambiente). | Controllo del Generatore solo in base alle chiamate dalle zone (Termostati/Sonde ambiente). |
| 2 Uscite relè per Pompe circolazione. | 1 Uscita relè Pompa di circolazione. |
| Controllo impianto radiante da Sonde ambiente TH, THR, Minitouch e Modulo di espansione Modbus Compact I/O. | Controllo impianto radiante anche tramite 4 Uscite dedicate a bordo centralina. |
| NOME | CODICE | DESCRIZIONE PRODOTTO |
|---|---|---|
| SMART-CENTRAL I/O | SCIOCENT | Centralina PLUG & PLAY per termoregolazione. Controllo remoto con cloud e App fino a 8 zone radiante e/o fancoil. Funzioni: Condominio, Cambio Stagione, Curva Climatica. Uscite per: 2 Miscelatrici 0-10V; 2 Circolatori; 2 Deumidificatori; Generatore e Stagione. Ingresso sonda T esterna. Ingressi per 2 sonde T di mandata. Connettore Modbus per collegamento sonde, termostati e schede relè. Connettore Ethernet per collegamento a Internet. Collegamento WiFi per collaudo tramite APP Termogea. Alimentazione 24VDC. |
| SMART COMPACT I/O | SCIOCOMT | Centralina PLUG & PLAY per termoregolazione. Controllo remoto con cloud e App fino a 4 zone con radiante. Funzioni: Condominio, Curva Climatica. Uscite per: 4 testine-radiante, 1 miscelatrice 0-10V, un deumidificatore e 1 circolatore. Ingresso sonda T esterna. Ingresso sonda T di mandata. Connettore Modbus per collegamento sonde e termostati. Connettore Ethernet per collegamento a Internet. Collegamento WiFi per collaudo tramite APP Termogea. Alimentazione 24VDC. |
CENTRALINA DI TERMOREGOLAZIONE PROGRAMMABILE
CENTRALINA SMART HUB CON CON INTERFACCIA ETHERNET E MODBUS
Fino a 12 zone
TERMOCONF TSH – NUOVA FUNZIONE PER IL SUPPORTO AI TERMOSTATI MINITOUCH
Le uscite 0-10V e relè del Minitouch vengono abilitate anche con le Centraline TSH, oltre che con le Centraline Plug and Play.
TERMOCONF TSH – NUOVA FUNZIONE DEUMIDIFICAZIONE CON INTEGRAZIONE
I deumidificatori in estate utilizzano l’aria fredda presente nel sistema radiante per integrare il raffrescamento e in inverno usano l’aria calda per integrare il riscaldamento.
NUOVA FUNZIONE PER IL SUPPORTO AI TERMOSTATI MINITOUCH
Il Software Termoconf integrato nella centralina TSH è ora in grado di gestire le uscite 0-10V e relè del Termostati Minitouch, già gestite dalle Centraline Plug and Play.
NUOVA FUNZIONE DEUMIDIFICAZIONE CON INTEGRAZIONE
Termoconf implementa anche la nuova funzione Deumidificazione con integrazione. I deumidificatori in estate utilizzano l’aria fredda presente nel sistema radiante per integrare il raffrescamento negli ambienti. In inverno avviene il contrario per integrare il riscaldamento.
Inoltre è possibile attivare la modalità di accensione del deumidificatore con integrazione solo congiuntamente alla chiamata del termostato. In questo modo non avviene l’Integrazione nel caso le temperature caldo o freddo siano già nel range desiderato.

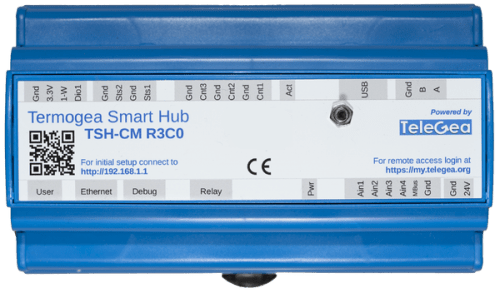

Termogea Smart Hub è un dispositivo elettronico per l’acquisizione di dati ambiente tramite sensori.
I dati acquisiti periodicamente dai sensori possono essere memorizzati sulla memoria flash integrata o trasferiti al server Cloud dedicato.
La versione EVO della centralina è pensata per tipologie complesse di impianti che prevedono differenti privilegi amministrativi per l’accesso all’impianto.
Questa centralina permette anche il controllo di dispositivi esterni tramite relè o dimmer 0-10V.
Dispositivo dotato di un gateway integrato con interfaccia Ethernet per il monitoraggio e il controllo remoto da rete LAN, Internet e Wifi.
Montaggio su barra DIN.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Termogea Smart Hub Basic | TSHT | Termogea Smart Hub Basic. Centralina di termoregolazione con gateway e interfaccia LAN per Internet/APP. Interfaccia impulsi per contatori. Montaggio a barra DIN (9-moduli). Alimentatore 24V. |
| Termogea Smart Metering | TSHMT | Termogea Smart Hub Metering. Centralina di termoregolazione con gateway e interfaccia LAN per Internet/APP. Interfaccia impulsi per contatori. Interfaccia M-Bus per contatori. Montaggio a barra DIN (9-moduli). Alimentatore 24V. |
| Termogea Smart Hub WiFi | TSHWIFIT | Termogea Smart Hub WIFI. Centralina di termoregolazione con gateway e interfaccia LAN/WiFi per Internet/APP. Interfaccia impulsi per contatori. Montaggio su barra DIN (9-moduli). Alim. 24V. |
| Termogea Smart Hub WiFi Metering | TSHMWIFIT | Termogea Smart Hub WIFI Metering. Centralina di termoregolazione con gateway e interfaccia LAN/WiFi per Internet/APP. Interfaccia impulsi per contatori. Interfaccia M-Bus per contatotori. Montaggio su barra DIN (9-moduli). Alimentatore 24V. |
CENTRALINA DI TERMOREGOLAZIONE PROGRAMMABILE TOUCH
CENTRALINA SMART TOUCH CON CON INTERFACCIA ETHERNET E MODBUS
Fino a 12 zone
TERMOCONF TST – NUOVA FUNZIONE PER IL SUPPORTO AI TERMOSTATI MINITOUCH
Le uscite 0-10V e relè del Minitouch vengono abilitate anche con le Centraline TST, oltre che con le Centraline Plug and Play.
TERMOCONF TST – NUOVA FUNZIONE DEUMIDIFICAZIONE CON INTEGRAZIONE
I deumidificatori in estate utilizzano l’aria fredda presente nel sistema radiante per integrare il raffrescamento e in inverno usano l’aria calda per integrare il riscaldamento.
NUOVA FUNZIONE PER IL SUPPORTO AI TERMOSTATI MINITOUCH
Il Software Termoconf integrato nella centralina TST è ora in grado di gestire le uscite 0-10V e relè del Termostati Minitouch, già gestite dalle Centraline Plug and Play.
NUOVA FUNZIONE DEUMIDIFICAZIONE CON INTEGRAZIONE
Anche per le Centraline TSH. Termoconf implementa la nuova funzione Deumidificazione con integrazione. I deumidificatori in estate utilizzano l’aria fredda presente nel sistema radiante per integrare il raffrescamento negli ambienti. In inverno avviene il contrario per integrare il riscaldamento.
Inoltre è possibile attivare la modalità di accensione del deumidificatore con integrazione solo congiuntamente alla chiamata del termostato. In questo modo non avviene l’Integrazione nel caso le temperature caldo o freddo siano già nel range desiderato.
Termogea Smart Touch è un pannello touch screen compatto ultrasolttile per la gestione avanzata della termoregolazione.
Il pannello include la centralina Smart Hub con gateway integrato con interfaccia Ethernet per la comunicazione su rete LAN, Internet e Wifi.
Controllo remoto dei parametri ambientali da smartphone e pc. L’utente può impostare i valori di setpoint e le programmazioni orarie di ciascuna zona.
La centralina permette la termoregolazione estiva e invernale agendo sul controllo dell’impianto radiante o fan coil.
La possibilità di utilizzare più sensori TH indirizzabili consente di gestire fino a un massimo di 12 zone climatiche.
I dati acquisiti periodicamente dai sensori possono essere memorizzati sulla memoria flash integrata o trasferiti al server Cloud dedicato.
Montaggio a incasso su scatola Touch Box.
| NOME | CODICE | DESCRIZIONE |
|---|---|---|
| Termogea Smart Touch | TSTT | Termogea Smart Touch Metering. Centralina di termoregolazione con gateway per Internet/APP. Interfaccia impulsi per contatori. Display multizona a colori da 7". Interfaccia M-Bus per contatori. Montaggio da incasso a parete. Alimentatore 24V. |
| Termogea Smart Touch METERING | TSTMT | Termogea Smart Touch Metering. Centralina di termoregolazione con gateway per Internet/APP. Interfaccia impulsi per contatori. Display multizona a colori da 7". Interfaccia M-Bus per contatori. Montaggio a incasso a parete. Alimentatore 24V. |
| Termogea Smart Touch WIFI | TSTWIFIT | Termogea Smart Touch WIFI. Centralina di termoregolazione con gateway per Internet/APP. Interfaccia impulsi per contatori. Display multizona a colori da 7". LAN e WiFi verso il modem/Internet. Montaggio da incasso a parete. Alimentatore 24V. |
| Termogea Smart Touch WIFI METERING | TSTMWIFIT | Termogea Smart Touch WIFI Metering. Centralina di termoregolazione con gateway WiFi per Internet/APP. Interfaccia impulsi per contatori. Display multizona a colori da 7". Interfaccia M-Bus per contatori. Montaggio da incasso a parete. Alimentatore 24V. |
