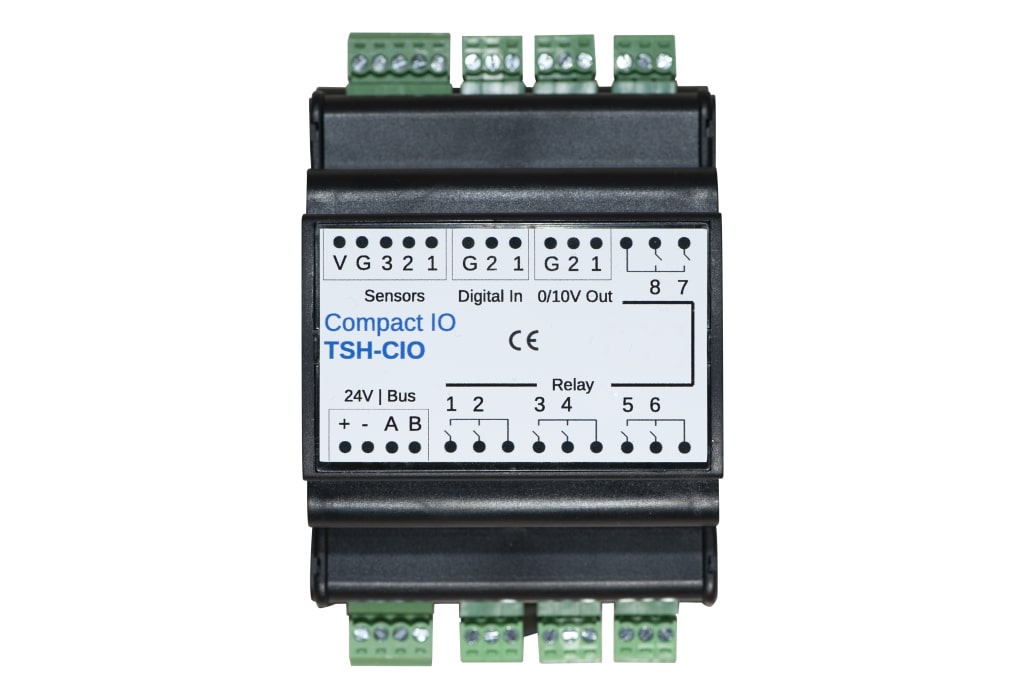

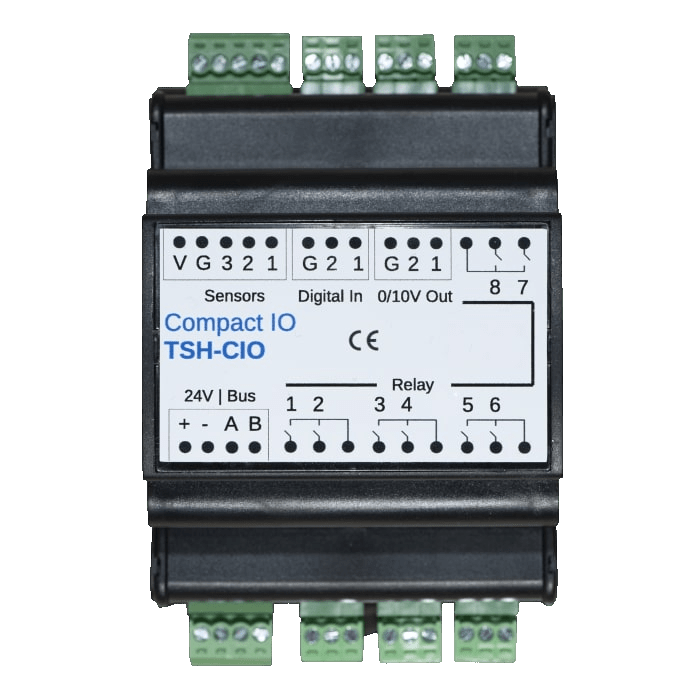

MODULO COMPACT I/O
- 8 uscite relè – 2 uscite 0-10V – 3 input sonde T – 2 input digitali.
- Modulo di estensione Modbus per controllo e gestione fino a 8 terminali.
- Attuatore con uscite relè 0-10V che si interfaccia con il regolatore TSH o TST attraverso il Modbus.
- Alle uscite relè possono essere collegate utenze fino ad un carico massimo di 16 A.
- Installazione su barra DIN.
| PRODOTTO | CODICE |
|---|---|
| Modulo Compact i/o | CIO |

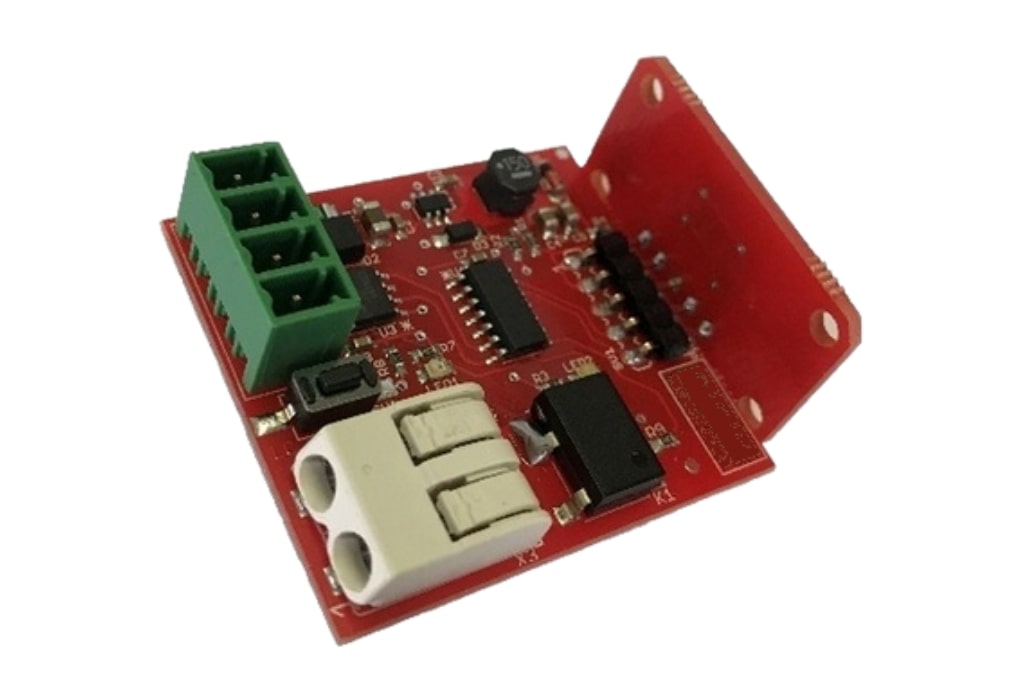

SCHEDA SONDA AMBIENTE CON RELÈ
- Scheda Relè con sensore attivo a microprocessore per la misura della temperatura ambiente e dell’umidità relativa.
- Protocollo ModBus RTU (RS485).
- Predisposto per il controllo tramite smartphone iOS o Android.
- Montaggio in scatola 503.
- Disponibile sia nudo che con copriforo previa comunicazione della serie civile richiesta al momento dell’ordine.
| PRODOTTO | CODICE |
|---|---|
| Scheda sonda ambiente con relè | SND-THR |

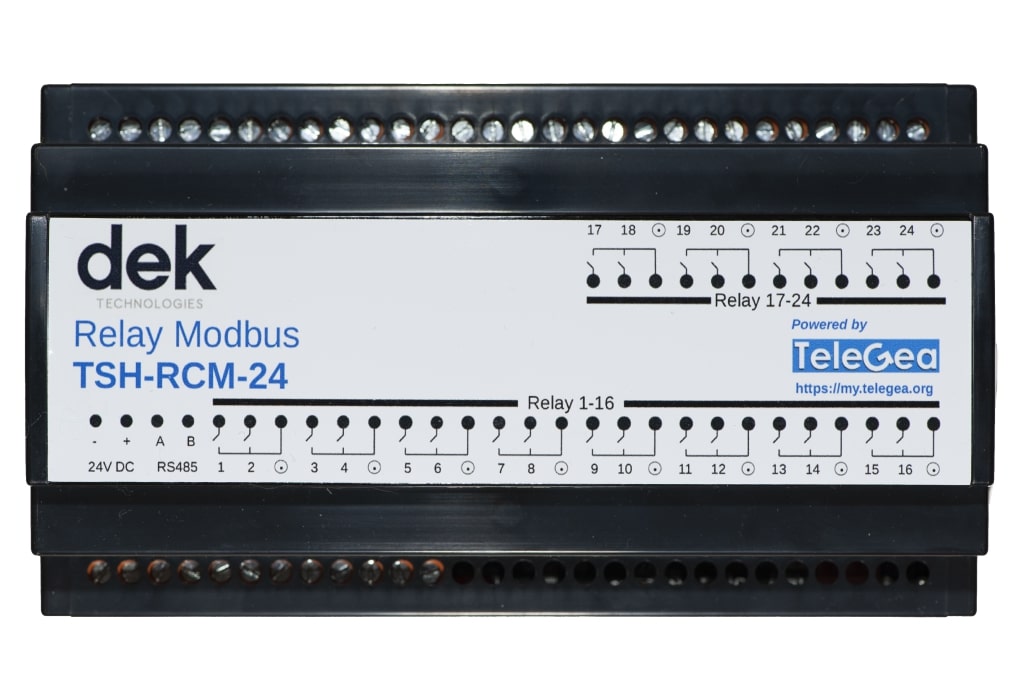

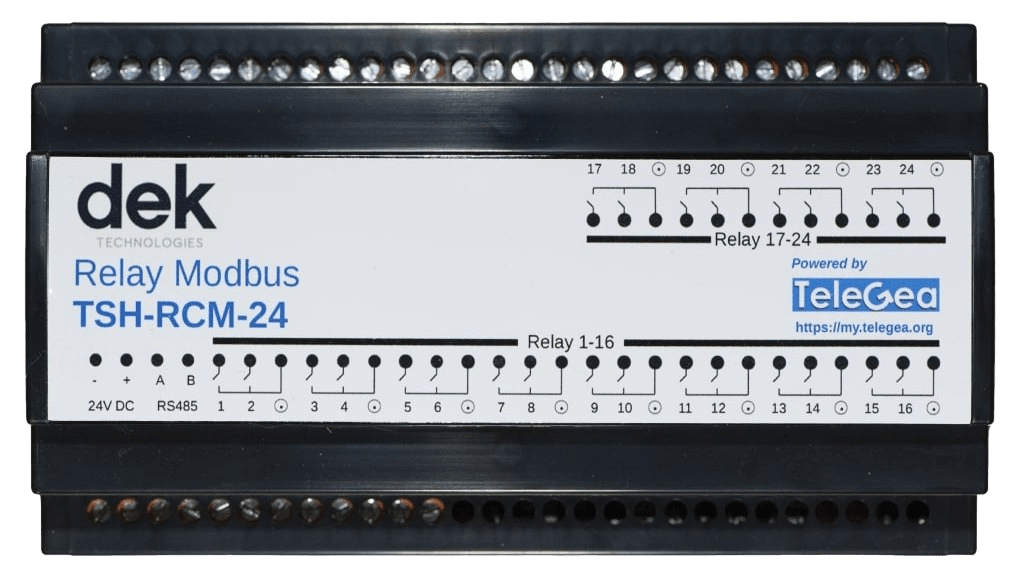

SCHEDA RELAY MODULE 24 USCITE
- Scheda relè modbus 24 uscite.
- Scheda relay è il modulo Modbus di estensione per il controllo e la gestione di utenze fino ad un carico massimo di 4A.
- Installazione su barra DIN.
| PRODOTTO | CODICE |
|---|---|
| Scheda relay module 24 | RCM-24 |

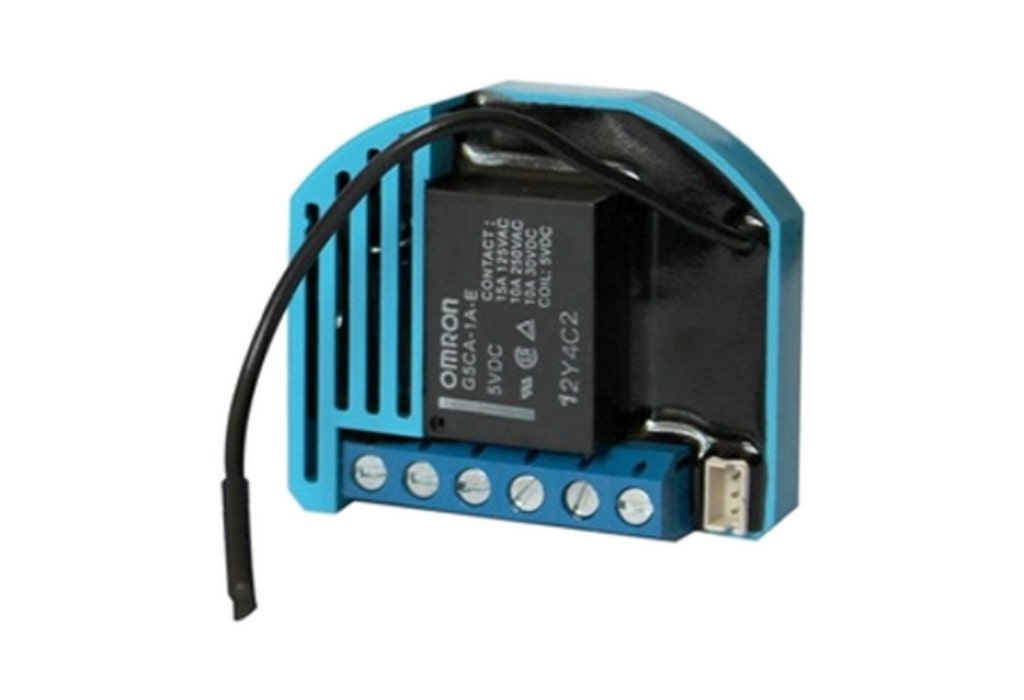

RELAY WIRELESS 1 O 2 USCITE
Specifiche Z-REL-1
- Corrente di carico nominale dell’uscita AC (carico resistivo): 1 X 10A / 240 VAC.
- Corrente di carico nominale dell’uscita DC (carico resistivo): 1 X 10A / 30 VDC.
- Potenza dell’uscita AC (carico resistivo): 2300 W (240 VAC).
- Potenza dell’uscita DC (carico resistivo): 240 W (24 VDC).
Specifiche Z-REL-2
- Corrente di carico nominale dell’uscita AC (carico resistivo): 2 X 4 A / 240 VAC.
- Corrente di carico nominale dell’uscita DC (carico resistivo): 2 X 4 A / 30 VDC.
- Potenza dell’uscita AC (carico resistivo): 2 X 920 W (240 VAC).
- Potenza dell’uscita DC (carico resistivo): 2 X 96 W (24 VDC).
| PRODOTTO | CODICE |
|---|---|
| Relè wireless 1/2 uscite | Z-REL-1/2 |

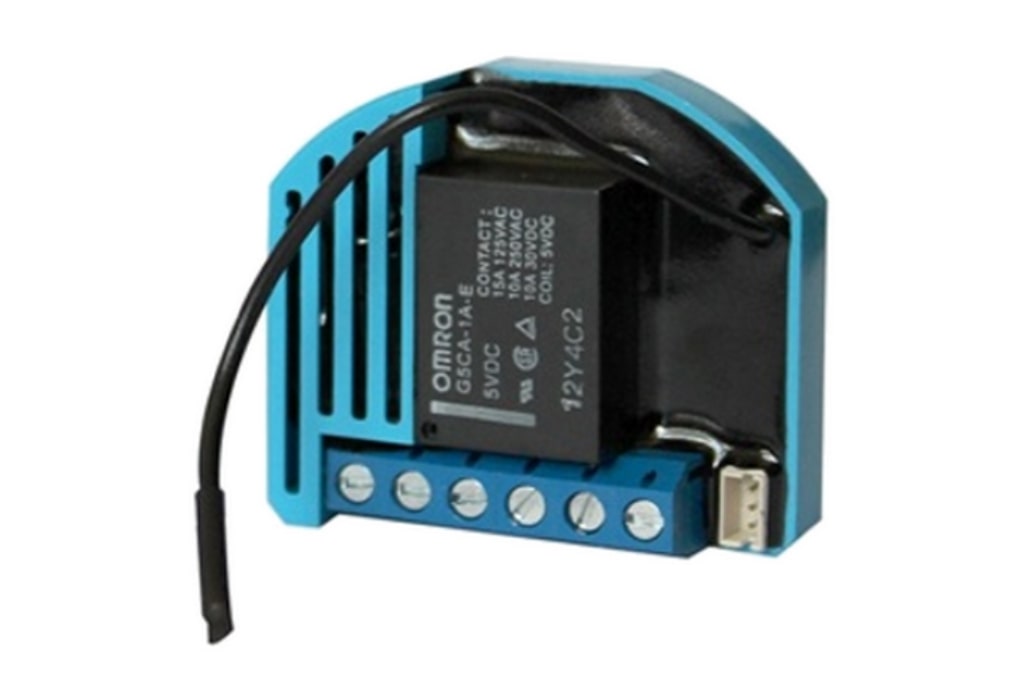

RELAY IN/OUT WIRELESS
- Relè wireless 1 ingresso e 1 uscita.
- Corrente di carico nominale dell’uscita AC (carico resistivo): 1 X 10A / 240 VAC.
- Corrente di carico nominale dell’uscita DC (carico resistivo): 1 X 10A / 30 VDC.
- Potenza dell’uscita AC (carico resistivo): 2300 W (240 VAC).
- Potenza dell’uscita DC (carico resistivo): 240 W (24 VDC).
| PRODOTTO | CODICE |
|---|---|
| Relè wireless I/O | Z-REL-IN-OUT |

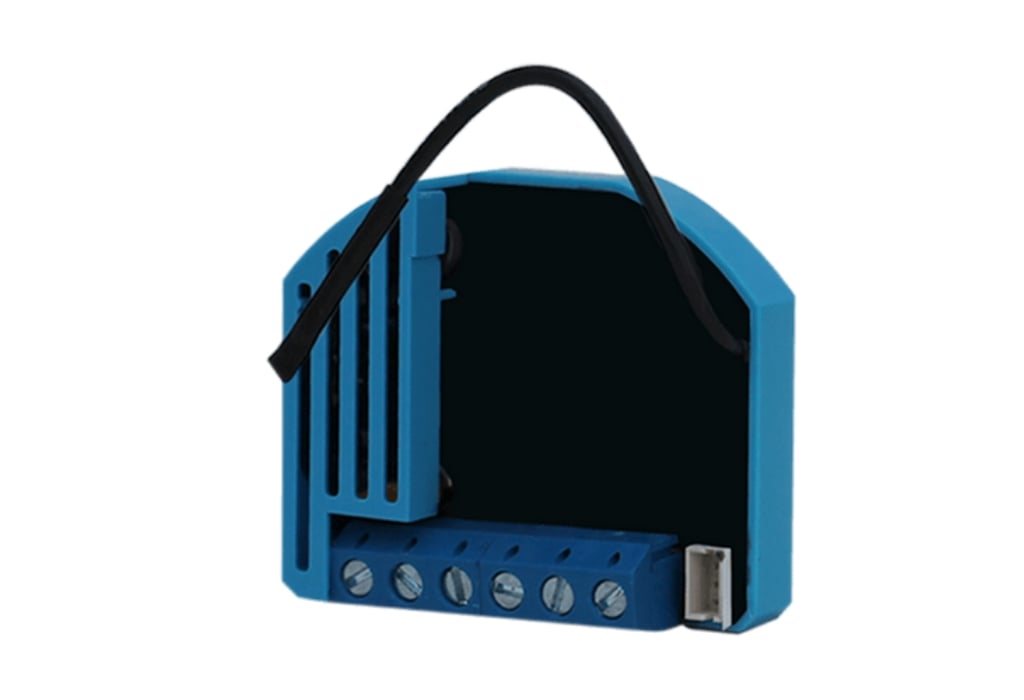

DIMMER 0-10V WIRELESS
- Alimentazione: 12 – 24 VDC (SELV).
- Tensione massima (Sink) di controllo: -20 / +20 VDC.
- Tensione massima (Source) di controllo : 0 – 11 VDC.
- Corrente massima (Sink): 2 mA.
- Corrente massima (Source): 7 mA.
| PRODOTTO | CODICE |
|---|---|
| Dimmer 0-10V wireless | Z-DIM |

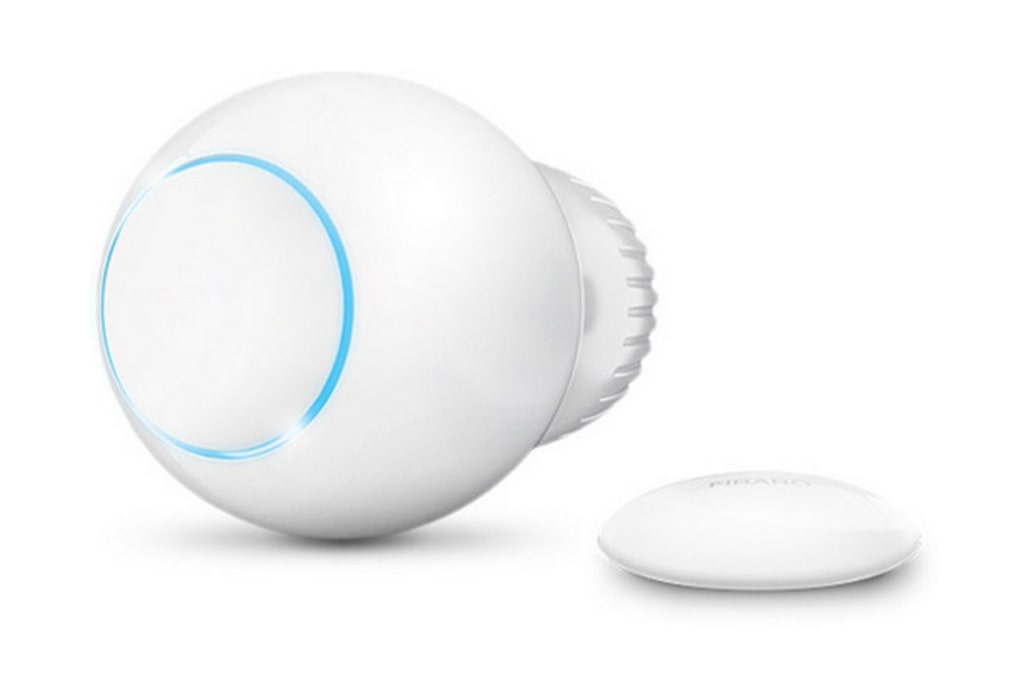

VALVOLA TERMOSTATICA WIRELESS
- Open z-wave.
- Durata della batteria (dichiarata): fino a due anni con impostazioni di default – risveglio e attuazione ogni 30 minuti.
- Temperatura: rilevamento ad ogni minuto.
- Setpoint: da 4°C fino a 28°C (con step di 0’5°C).
- Installazione: compatibile con i corpi valvola Danfoss e su altri tramite adattatori in dotazione.
- Allarmi: batteria scarica, nessun segnale e blocco bambini.
- Transmission range: 30 m.
| PRODOTTO | CODICE |
|---|---|
| Valvola termostatica wireless per termosifoni | Z-VALV |

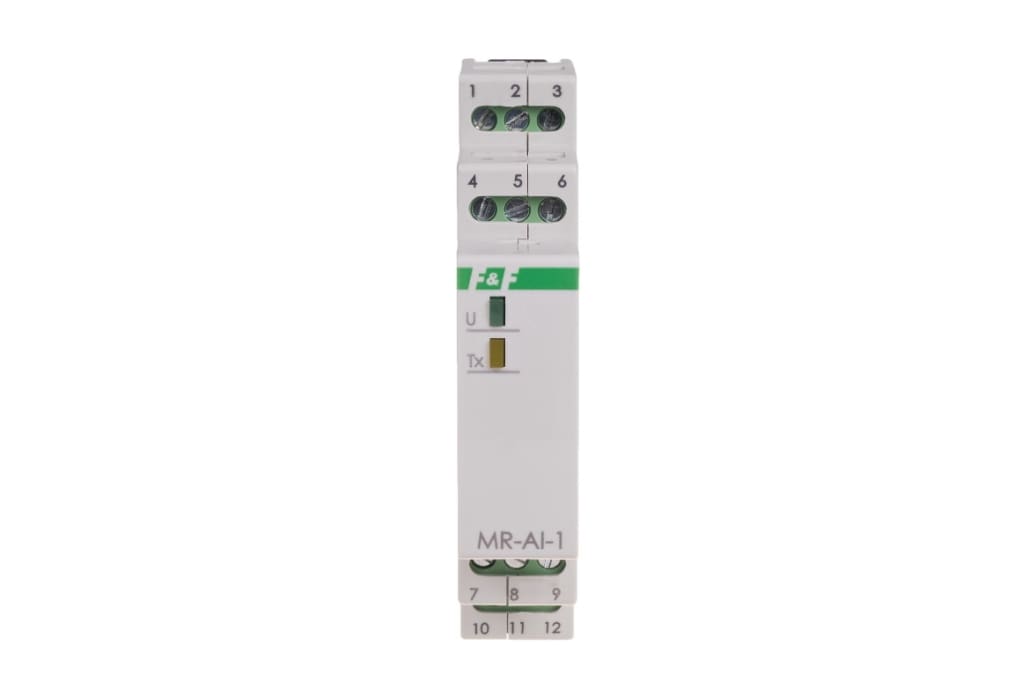

MODULO INGRESSI ANALOGICI
- Modulo 4 ingressi analogici 0-10VDC / 4-20mA acquisibile via RS485 con protocollo Modbus RTU.
- Il modulo ha 4 ingressi analogici in tensione con range 0-10VDC oppure in corrente 4-20mA selezionabile da jumper.
- Il valore degli ingressi viene fornito come numero intero moltiplicato x100 (es. 103 -> 1.03mA).
| PRODOTTO | CODICE |
|---|---|
| Modulo ingressi analogici | ANI-4 |

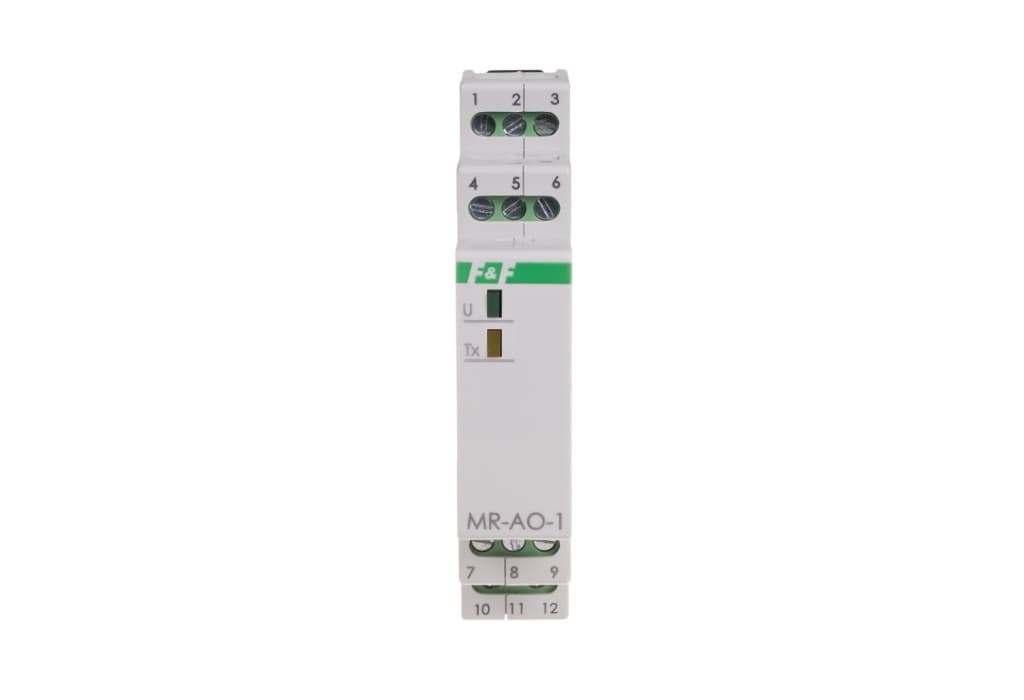

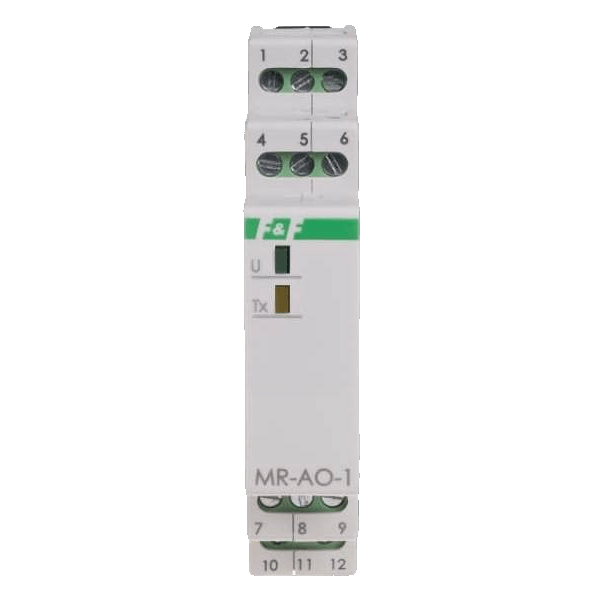

MODULO USCITE ANALOGICHE
- Modulo 4 uscite analogiche 0-10VDC comandabile via RS485 con protocollo Modbus RTU.
- Modulo con 4 uscite analogiche in tensione con range 0-10VDC.
- Il valore delle uscite può essere impostato via RS485 utilizzando il protocollo Modbus RTU.
- Il modulo memorizza in una memoria non volatile l’ultimo valore impostato così alla riaccensione l’uscita assumerà automaticamente l’ultimo valore impostato.
| PRODOTTO | CODICE |
|---|---|
| Modulo uscite analogiche | ANU-4 |
