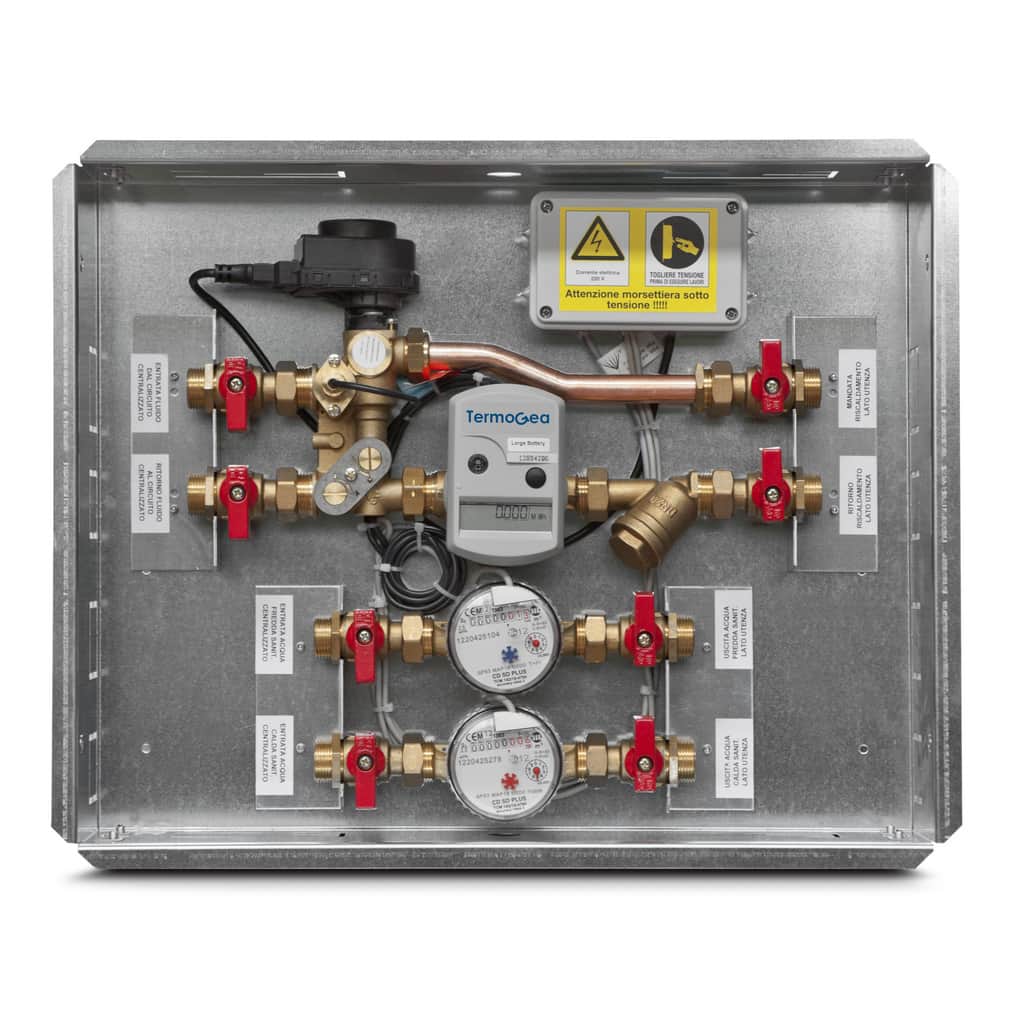

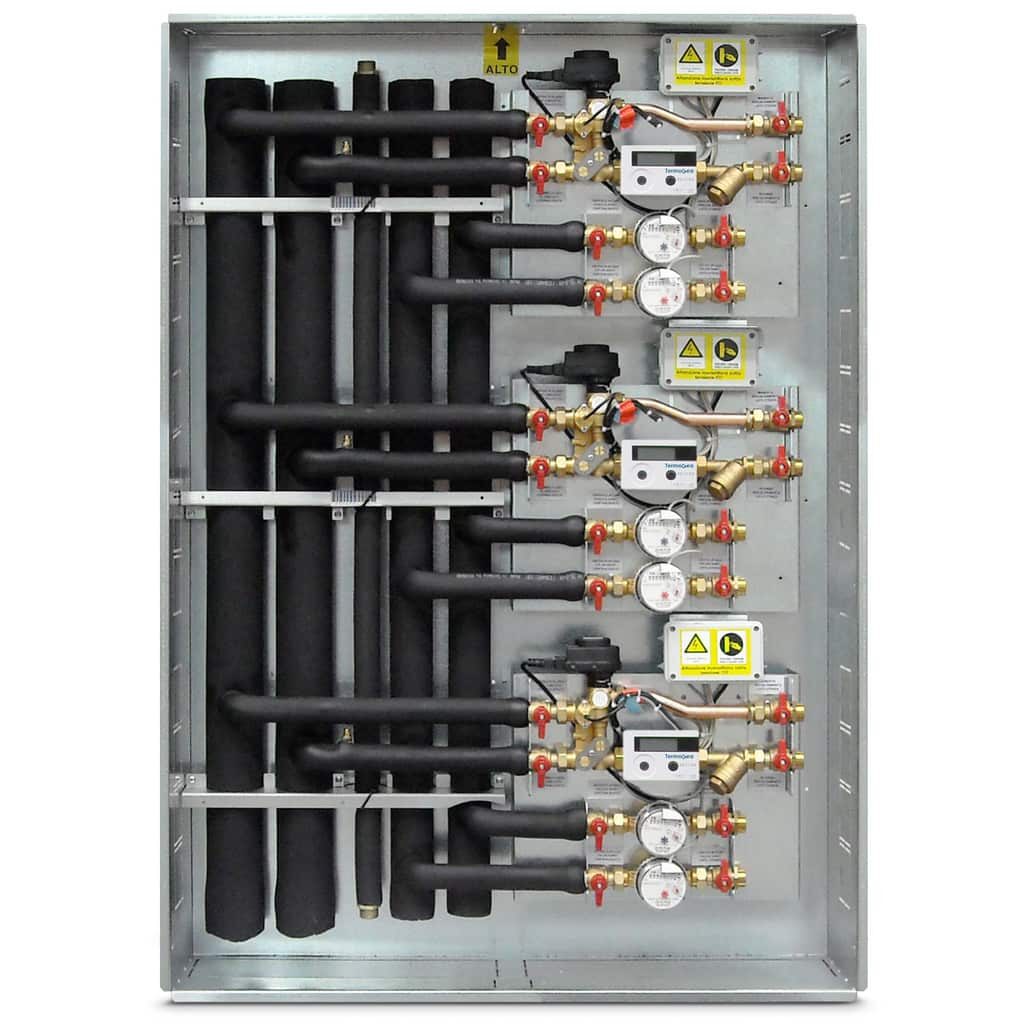

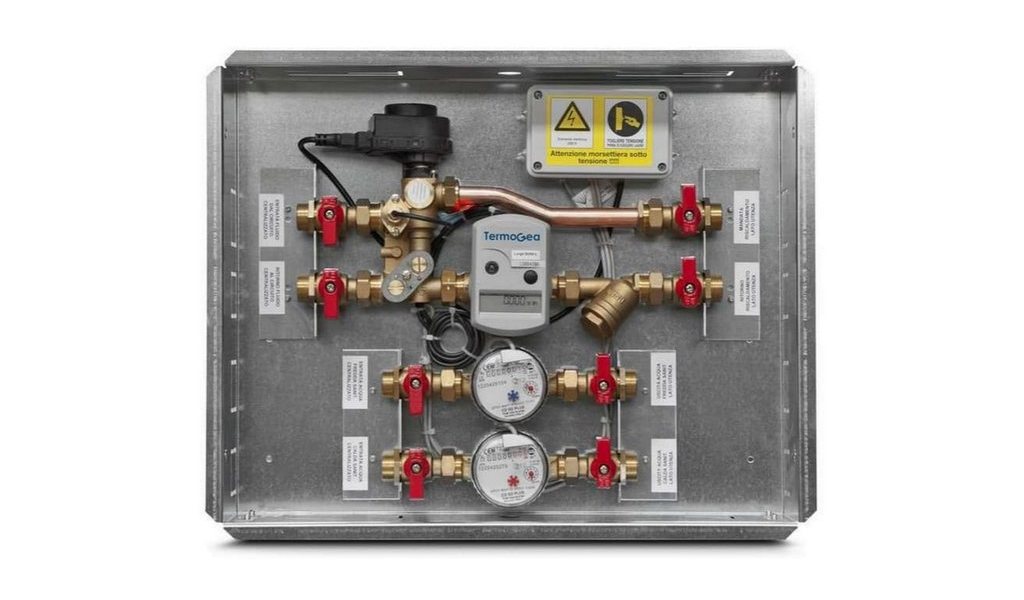

MODULO SATELLITE PICO
Valvola di zona ad otturatore.
Contatore di energia termica DN 15.
Contatori sanitari DN 15.
Portata consigliata linea termica 1,0 mc/h.
Portata consigliata linee sanitarie 2,5 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Satellite PICO | SAT-PicoT | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 3 vie; Portata consigliata 1,0 mc/h; Contatore di calore Qn 1,5 mc/h; Acqua sanitaria Q3 2,5 mc/h; Cassetta mm 500x400x110 sp.10/10 con cornice e porta verniciate. |

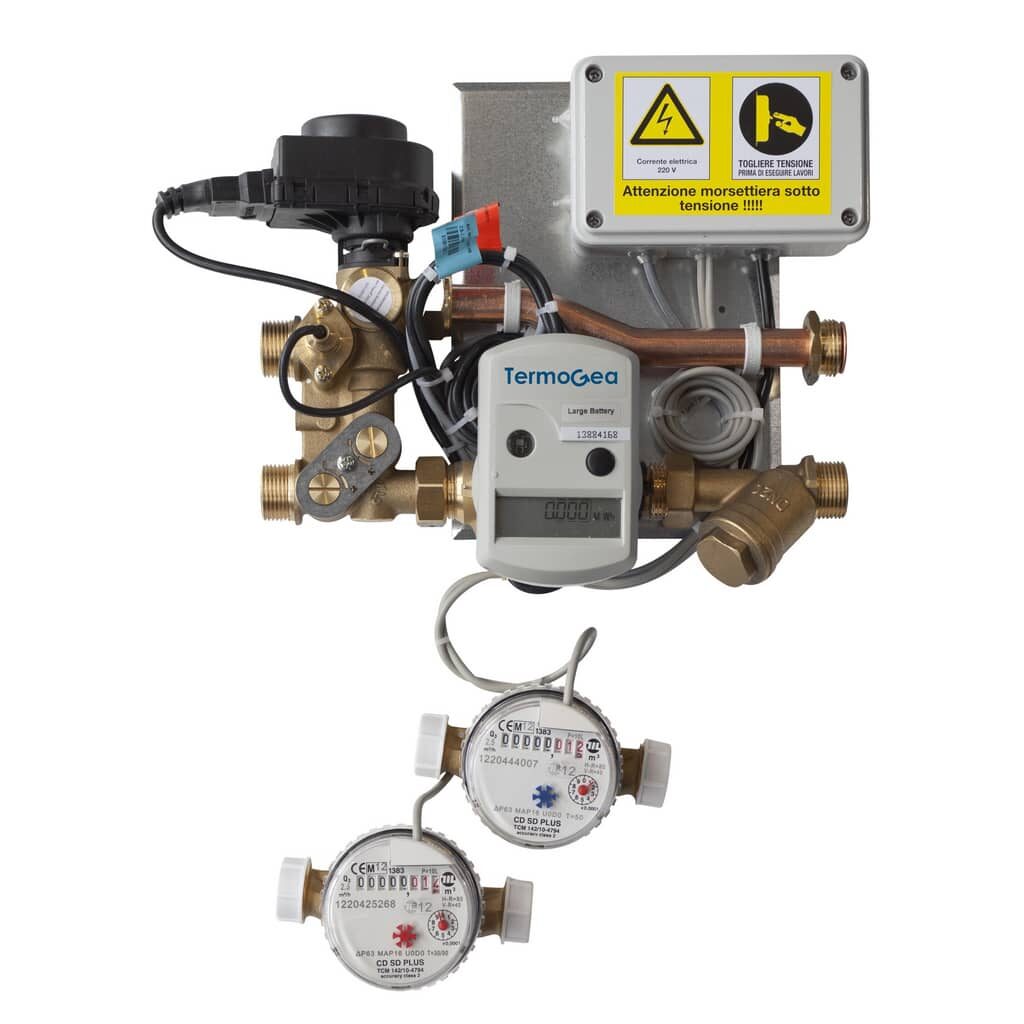

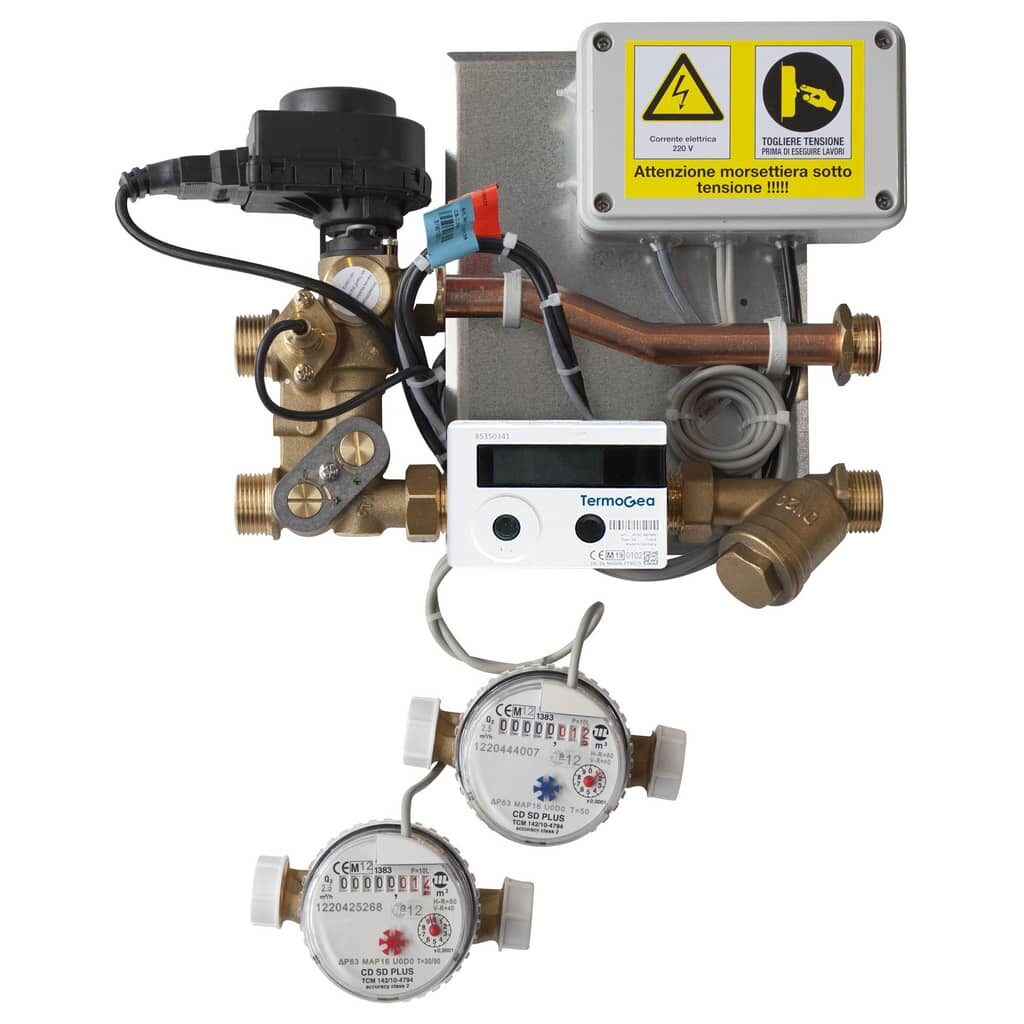

Frutto per satellite PICO | SAT-Pico-FT | Frutto con valvola di zona “OT” a 4 vie del Modulo di contabilizzazione SAT-Pico |

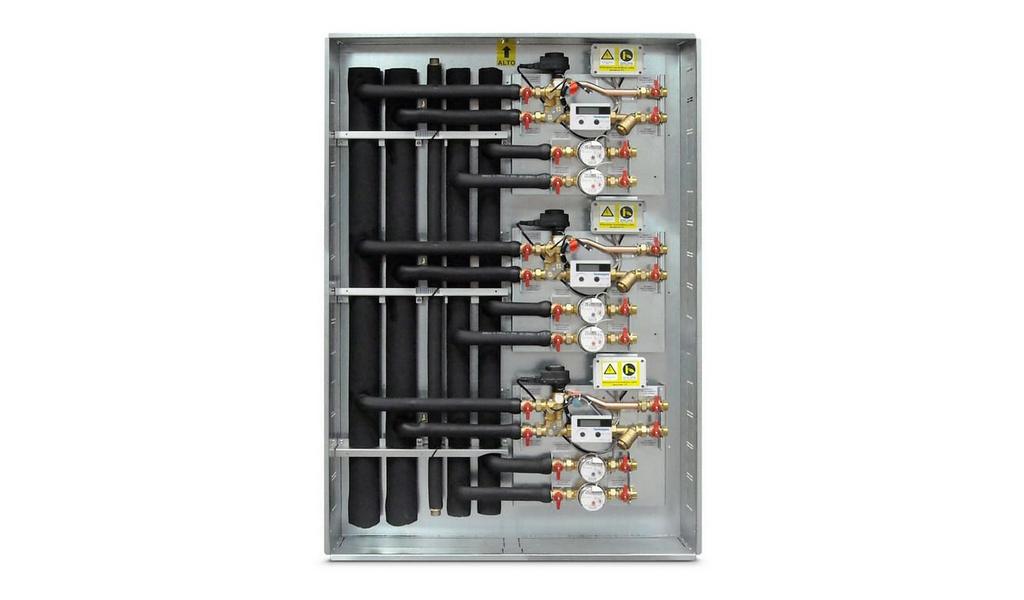

Cassetta per satellite PICO | SAT-Pico-CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa del Modulo di contabilizzazione SAT-Pico |
Opzione frigorie per satellite PICO | SAT-PICO-FGT | SAT PICO opzione frigorie per la contabilizzazione del raffrescamento |
Coibentazione per satellite PICO | SAT-PICO-CBI15T | SAT PICO Coibentazione linea risc/raff per circuiti DN 15 |
Opzione controllo fine corsa satellite PICO | SAT-PICO-2FMT | SAT PICO Controllo valvola a 2 fili e micro di fine corsa realizzati tramite relè |
Alimentazione valvola 24Vac per satellite PICO | SAT-PICO-V24T | SAT PICO Alimentazione valvola a 24 Vac anziché 230 Vac |

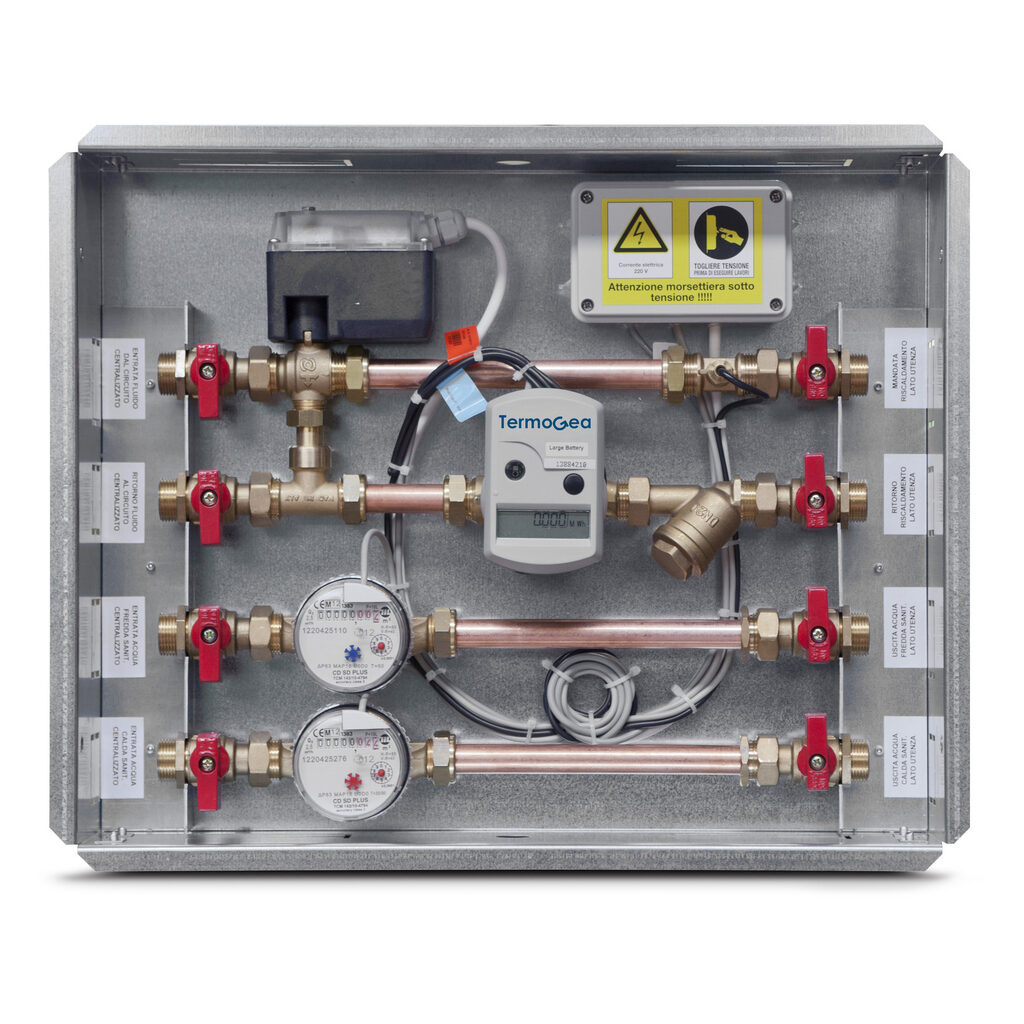

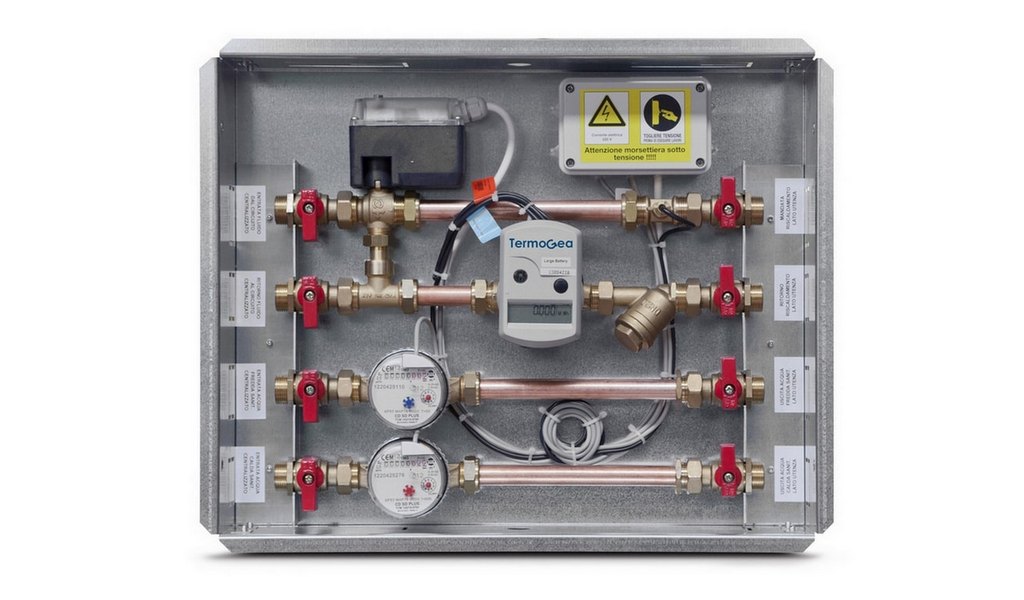

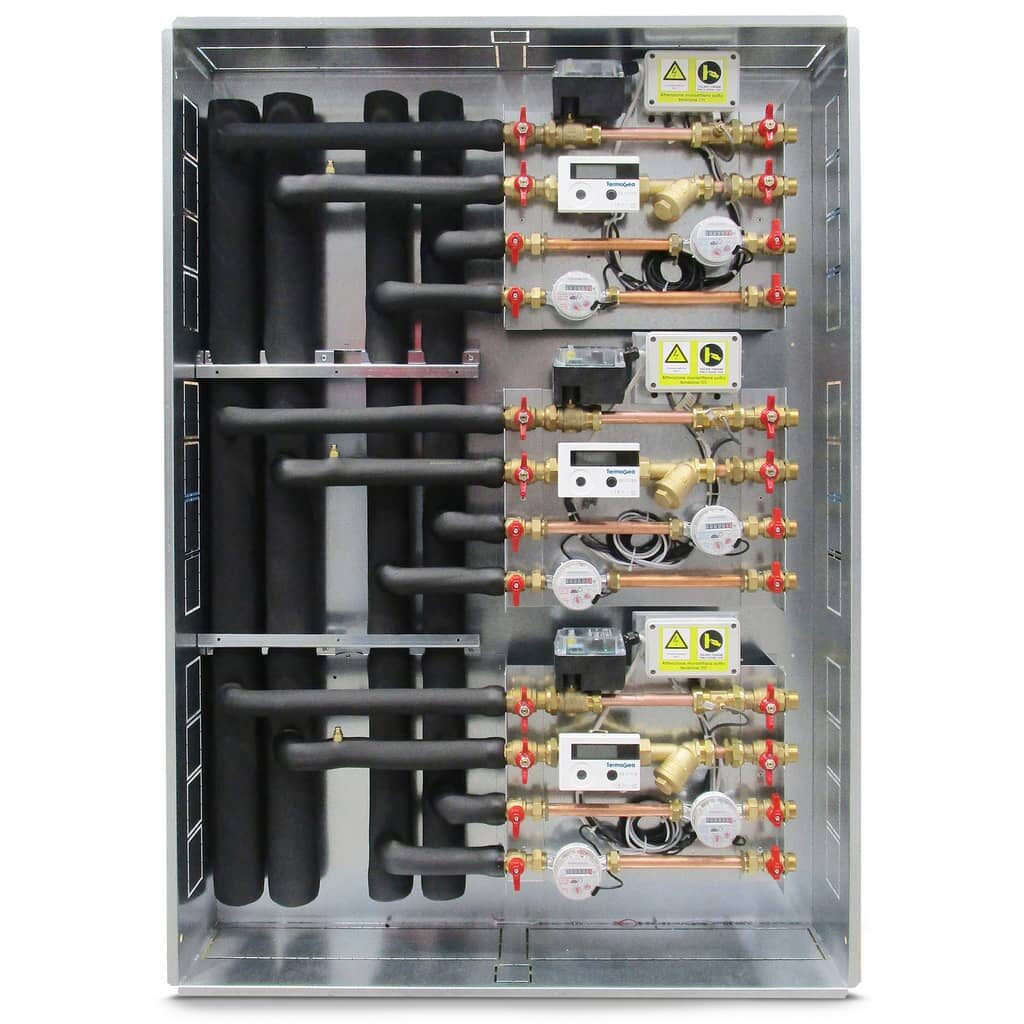

MODULO SATELLITE NANO
Termoregolazione ambiente e del fluido termovettore a doppia sezione diretta e miscelata. Sistema di abbattimento della temperatura per impianti a pavimento in versione a punto fisso termostatico o regolazione climatica.
Valvola di zona generale a sfera.
Valvola di zona circuito diretto a sfera.
Contatore di energia termica DN 20.
Contatori sanitari DN 15.
Linea miscelata con pompa inverter.
Portata consigliata linee sanitarie 2,5 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Satellite NANO valvola 2 vie. | SAT-Nano-2T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 2 vie; Portata consigliata 1,2 mc/h. Contatore di calore Qn 1,5 mc/h; Acqua sanitaria Q3 2,5 mc/h; Cassetta mm 500x400x110 sp. 10/10 con cornice e porta verniciate. |

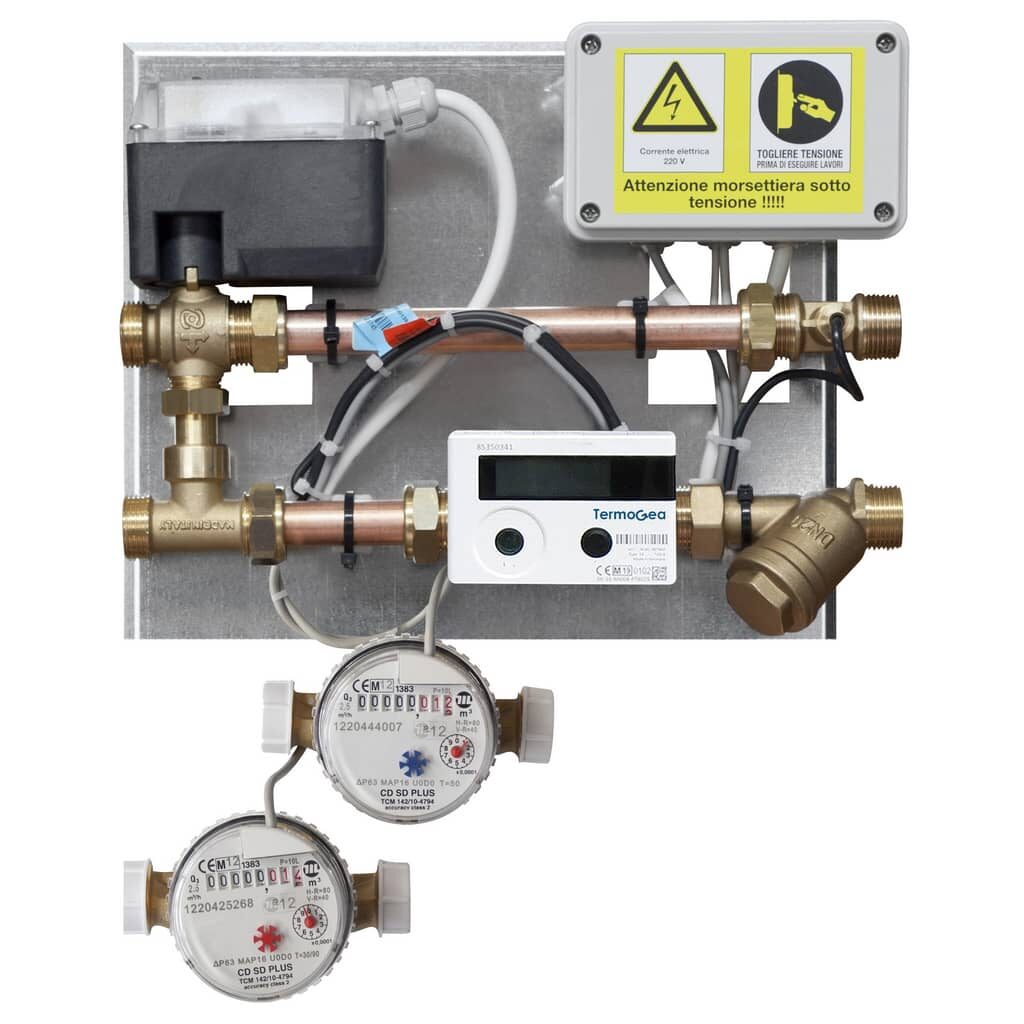

Frutto per satellite NANO 2 vie | SAT-Nano-F2T | Frutto con valvola di zona “NV” a 2 vie del Modulo di contabilizzazione SAT-Nano |

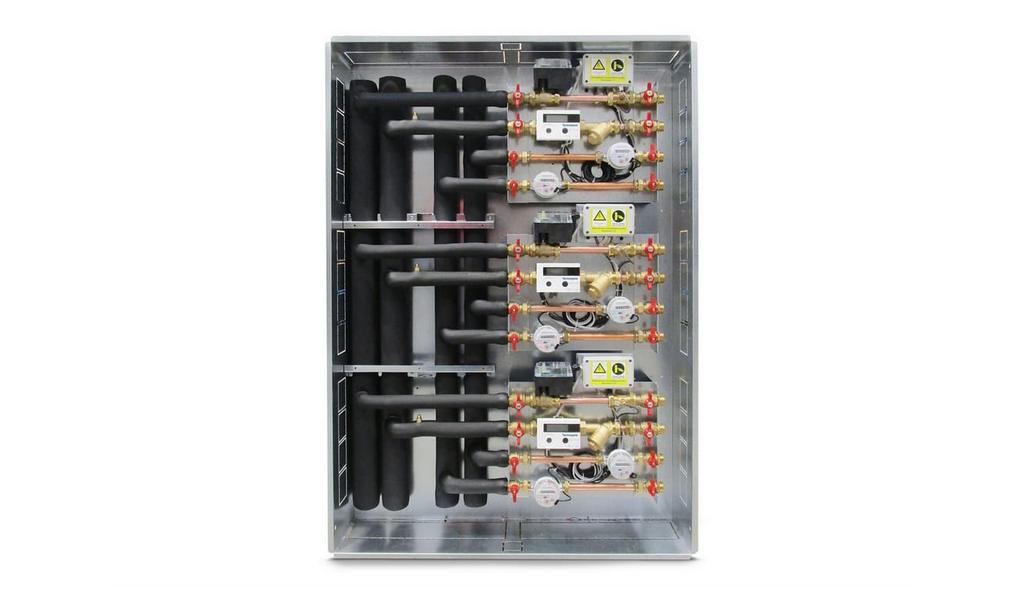

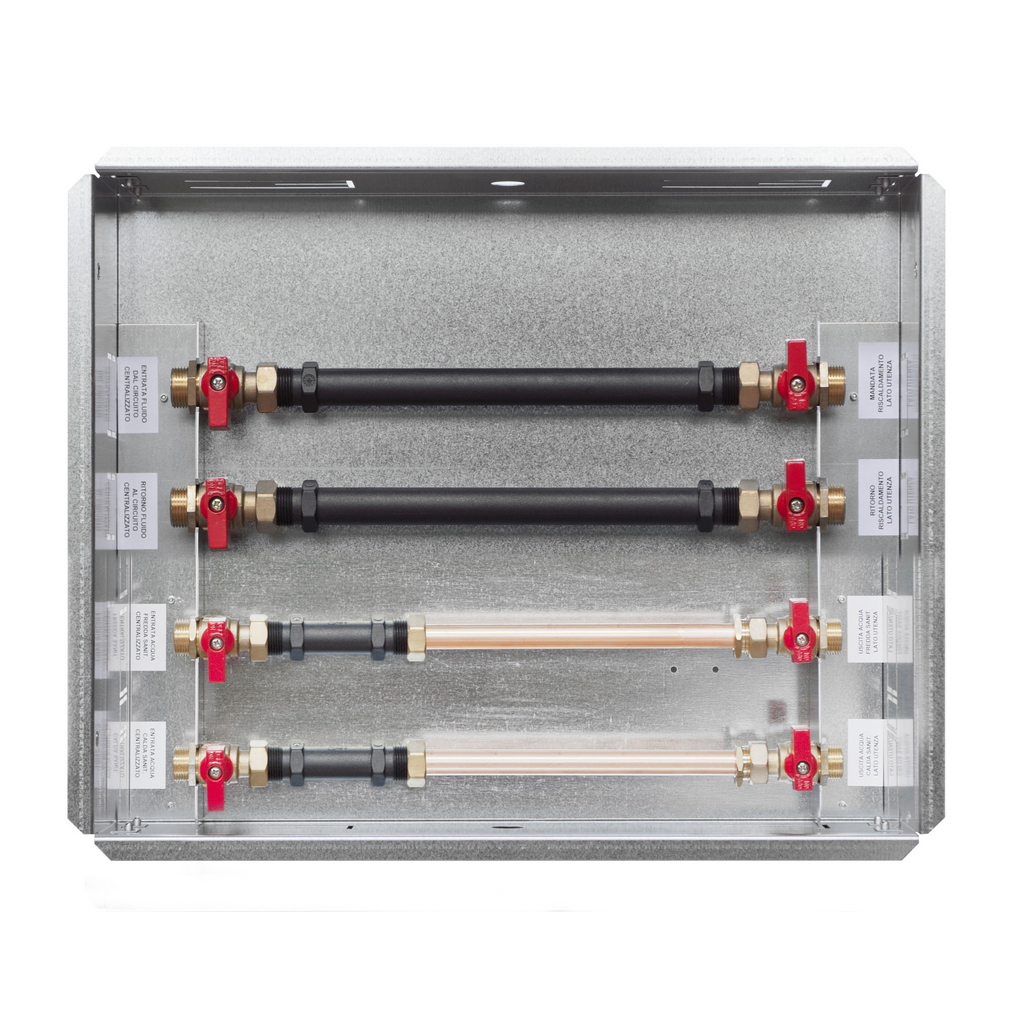

Cassetta per satellite NANO | SAT-Nano-CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa per il Modulo di contabilizzazione SAT-Nano |
Bilanciamento statico per satellite NANO | SAT-NANO-VBT20T | SAT NANO Bilanciamento statico con valvola manuale, portata fino a 2,5 mc/h |
Bilanciamento dinamico per satellite NANO | SAT-NANO-VBD20T | SAT NANO Bilanciamento dinamico con cartuccia; Portata fino a 2,5 mc/h. In fase d'ordine specificare portata |
Alimentazione valvola 24Vac per satellite NANO | SAT-NANO-V24T | SAT NANO Alimentazione valvola a 24 Vac anziché 230 Vac. |
Opzione frigorie per satellite NANO | SAT-NANO-FGNVT | SAT NANO opzione frigorie per la contabilizzazione del raffrescamento. |
Frutto per satellite NANO 3 vie | SAT-Nano-F3T | Frutto con valvola di zona “NV” a 3 vie del Modulo di contabilizzazione SAT-Nano |
Cassetta SX per satellite NANO | SAT-Nano-C-SXT | SAT-Nano-C con attacchi lato sinistro |
Cassetta DX per satellite NANO | SAT-Nano-C-DXT | SAT-Nano-C con attacchi lato destro |
Coibentazione per satellite NANO | SAT-NANO-CBI15T | SAT NANO Coibentazione linea risc/raff per circuiti DN 15 |
Satellite NANO valvola 3 vie. | SAT-Nano-3T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 3 vie; Portata consigliata 1,2 mc/h; Contatore di calore Qn 1,5 mc/h; Acqua sanitaria Q3 2,5 mc/h; Cassetta mm. 500x400x110 sp. 10/10 con cornice e porta verniciate. |
Satellite NANO valvola 3 vie e 3 CL | SAT-Nano-3CL3T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 3 vie; Portata consigliata 1,2 mc/h; Contatore di calore Qn 1,5 mc/h. 3 contalitri ACS Q3 2,5 mc/h. Cassetta mm 550x550x130 sp. 10/10 con cornice e porta verniciate. |

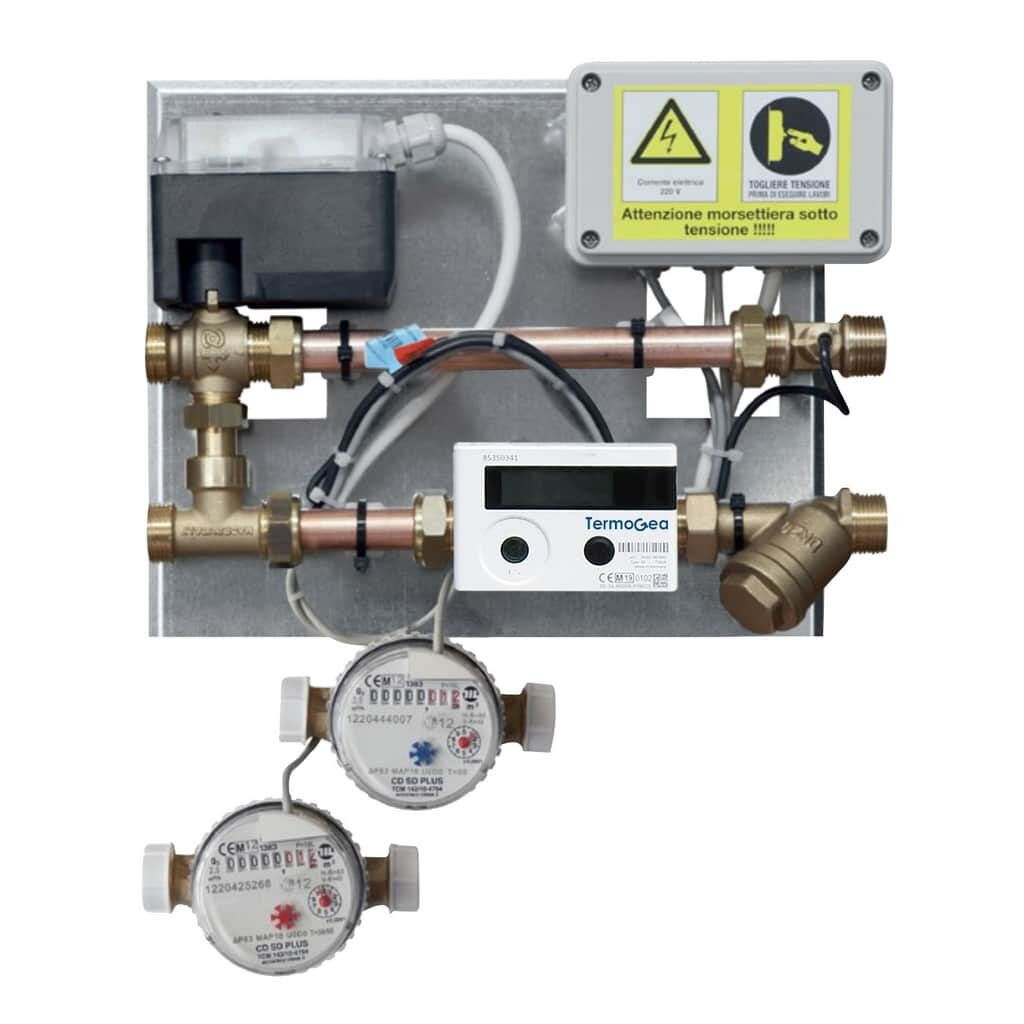

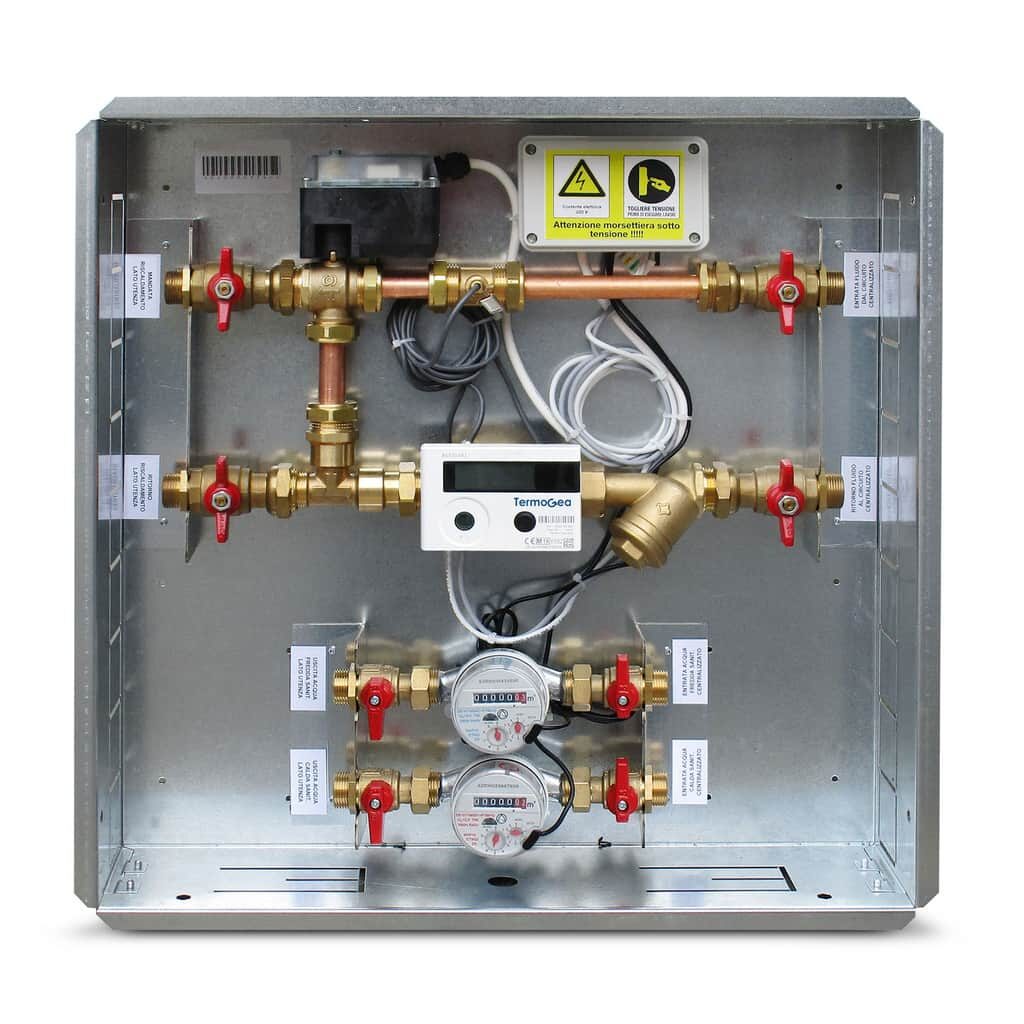

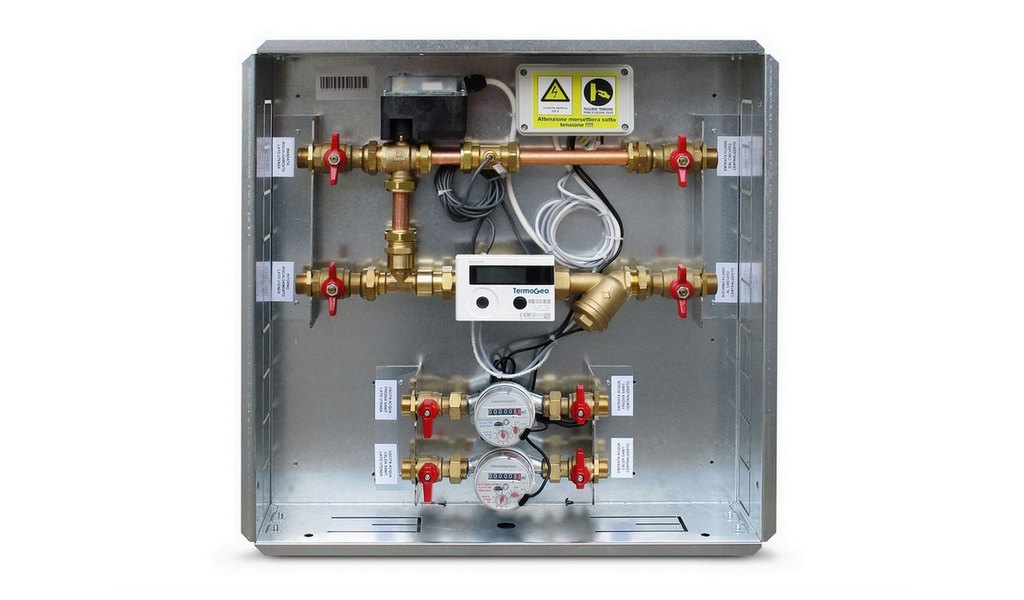

MODULO SATELLITE MICRO
Valvola di zona a sfera.
Contatore di calore DN 20.
Contatori sanitari DN 15.
Portata consigliata linea termica 1,7 mc/h.
Portata linee sanitarie 2,5 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Satellite NANO valvola 2 vie | SAT-Nano-2T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 2 vie: Portata consigliata 1,2 mc/h; Contatore di calore Qn 1,5 mc/h; Contatore acqua sanitaria Q3 2,5 mc/h; Cassetta mm 500x400x110 sp. 10/10 con cornice e porta verniciate. |
Frutto per satellite NANO 2 vie | SAT-Nano-F2T | Frutto con valvola di zona “NV” a 2 vie del Modulo di contabilizzazione SAT-Nano |

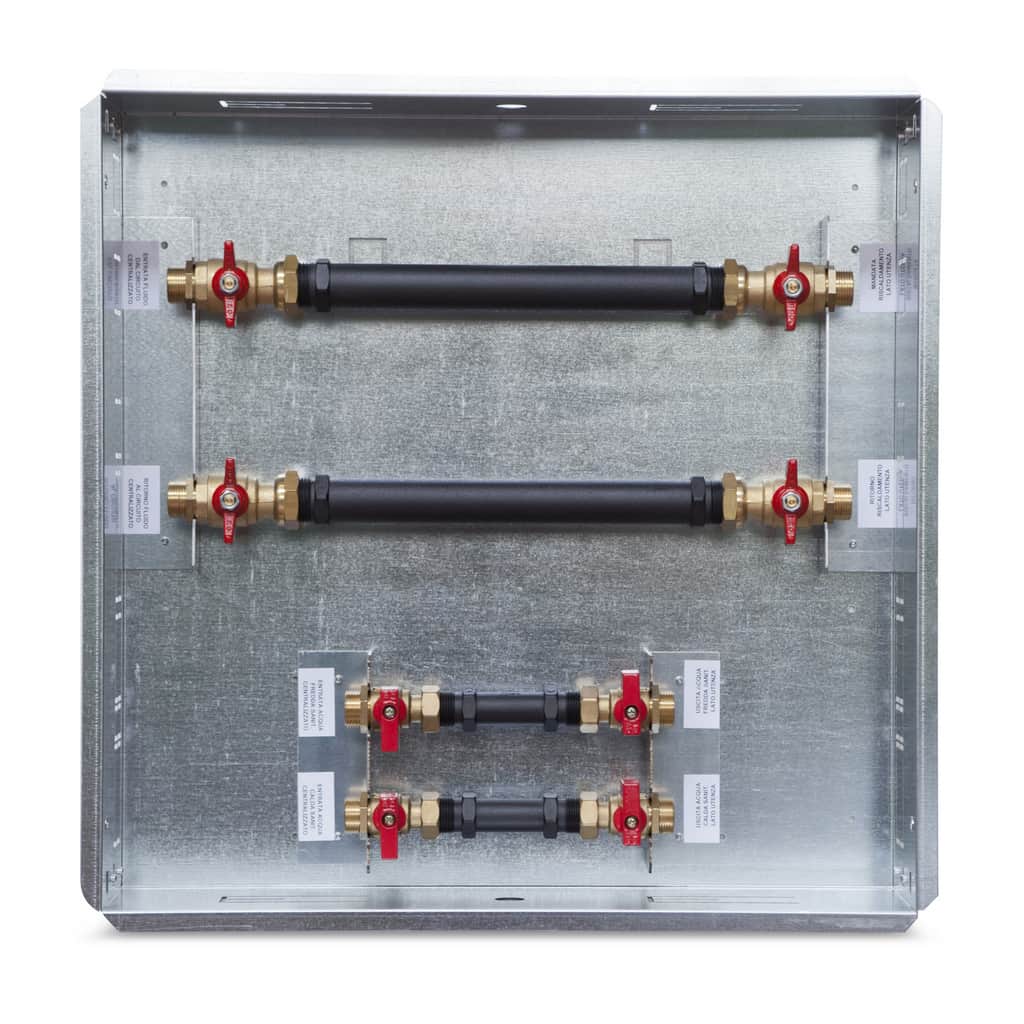

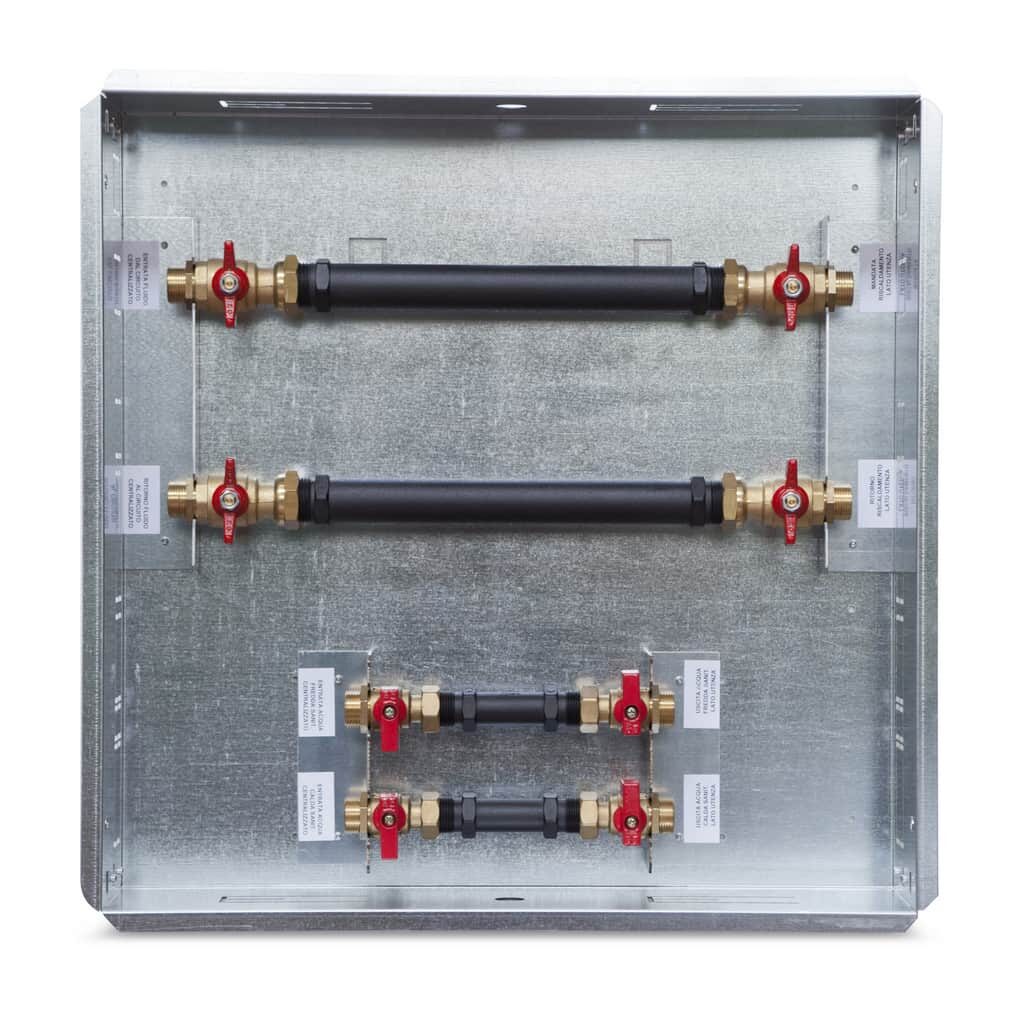

Cassetta | SAT-Nano-CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa. |
Bilanciamento statico | SAT-NANO-VBT20T | Bilanciamento statico con valvola manuale, portata fino a 2,5 mc/h |
Bilanciamento dinamico | SAT-NANO-VBD20T | Bilanciamento dinamico con cartuccia; Portata fino a 2,5 mc/h. |
Alimentazione valvola 24Vac | SAT-NANO-V24T | Alimentazione valvola a 24 Vac anziché 230 Vac. |
Opzione frigorie | SAT-NANO-FGNVT | Opzione frigorie per la contabilizzazione del raffrescamento. |
Frutto per satellite NANO 3 vie | SAT-Nano-F3T | Frutto con valvola di zona “NV” a 3 vie del Modulo di contabilizzazione SAT-Nano |
Cassetta SX | SAT-Nano-C-SXT | SAT-Nano-C con attacchi lato sinistro |
Cassetta DX | SAT-Nano-C-DXT | SAT-Nano-C con attacchi lato destro |
Coibentazione | SAT-NANO-CBI15T | Coibentazione linea risc/raff per circuiti DN 15 |
Satellite NANO valvola 3 vie | SAT-Nano-3T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 3 vie; Portata consigliata 1,2 mc/h; Contatore di calore Qn 1,5 mc/h; Contatore acqua sanitaria Q3 2,5 mc/h; Cassetta mm 500x400x110 sp. 10/10 con cornice e porta verniciate. |
Satellite NANO valvola 3 vie e 3 CL | SAT-Nano-3CL3T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera 3 vie; Portata consigliata 1,2 mc/h; Contatore di calore Qn 1,5 mc/h; 3 contalitri ACS Q3 2,5 mc/h; Cassetta mm 550x550x130 sp. 10/10 con cornice e porta verniciate. |

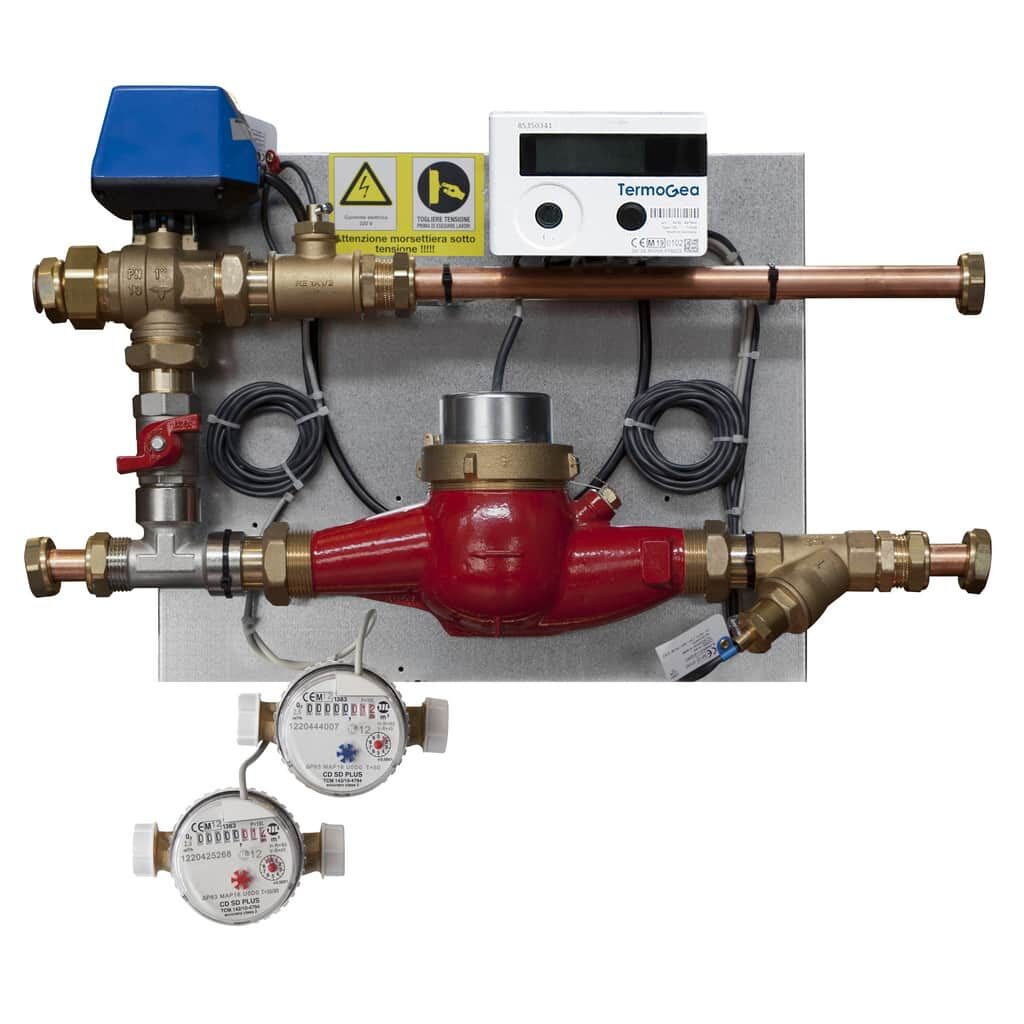

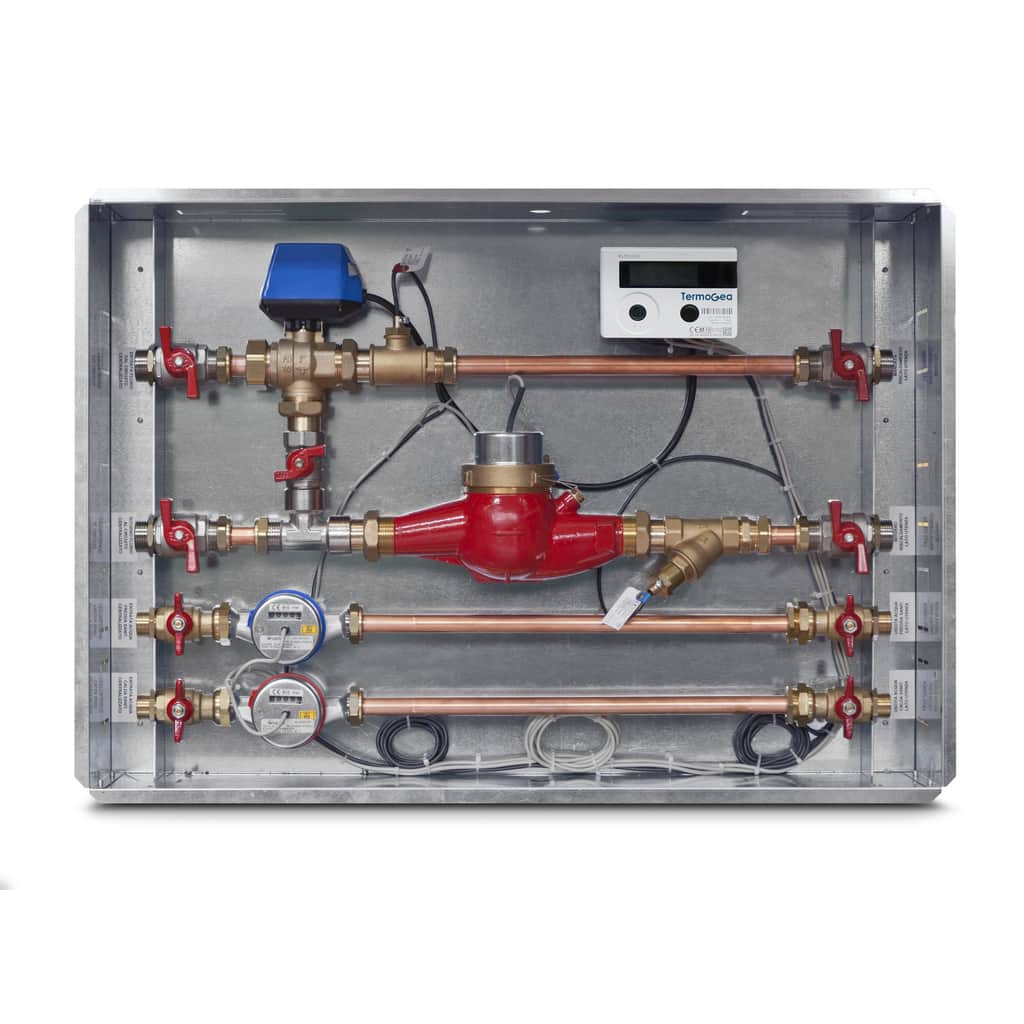

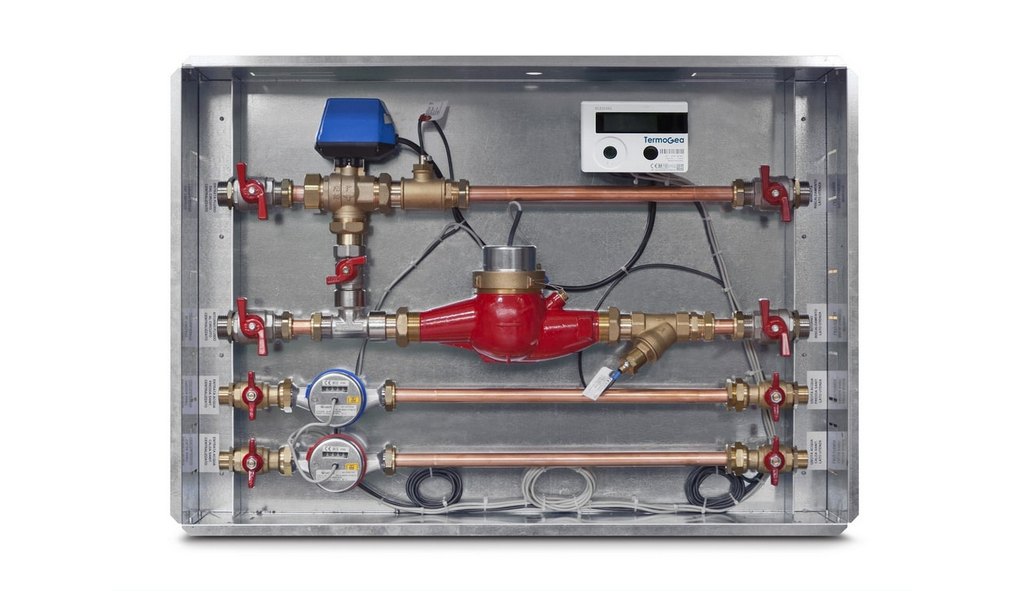

MODULO SATELLITE HIGH
Valvola di zona a sfera.
Contatore di energia termica DN 25.
Contatori sanitari DN 20.
Portata consigliata linea termica 2,7 mc/h.
Portata consigliata linee sanitarie 4,0 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Satellite HIGH valvola 2 vie. | SAT-High-2T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera; Portata consigliata 2,7 mc/h; Contatore di calore Qn 3,5 mc/h; Contatori acqua sanitaria Q3 4,0 mc/h; Cassetta mm 800x550x150 sp. 10/10 con cornice e porta verniciate. |
Satellite HIGH valvola 3 vie. | SAT-High-3T | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera; Portata consigliata 2,7 mc/h; Contatore di calore Qn 3,5 mc/h; Acqua sanitaria Q3 4,0 mc/h; Cassetta mm 800x550x150 sp. 10/10 con cornice e porta verniciate. |
Frutto per satellite HIGH 2v | SAT-High-F2T | Frutto con valvola di zona “DP” a 2 vie. |
Frutto per satellite HIGH 3v | SAT-High-F3T | Frutto con valvola di zona “DP” a 3 vie. |

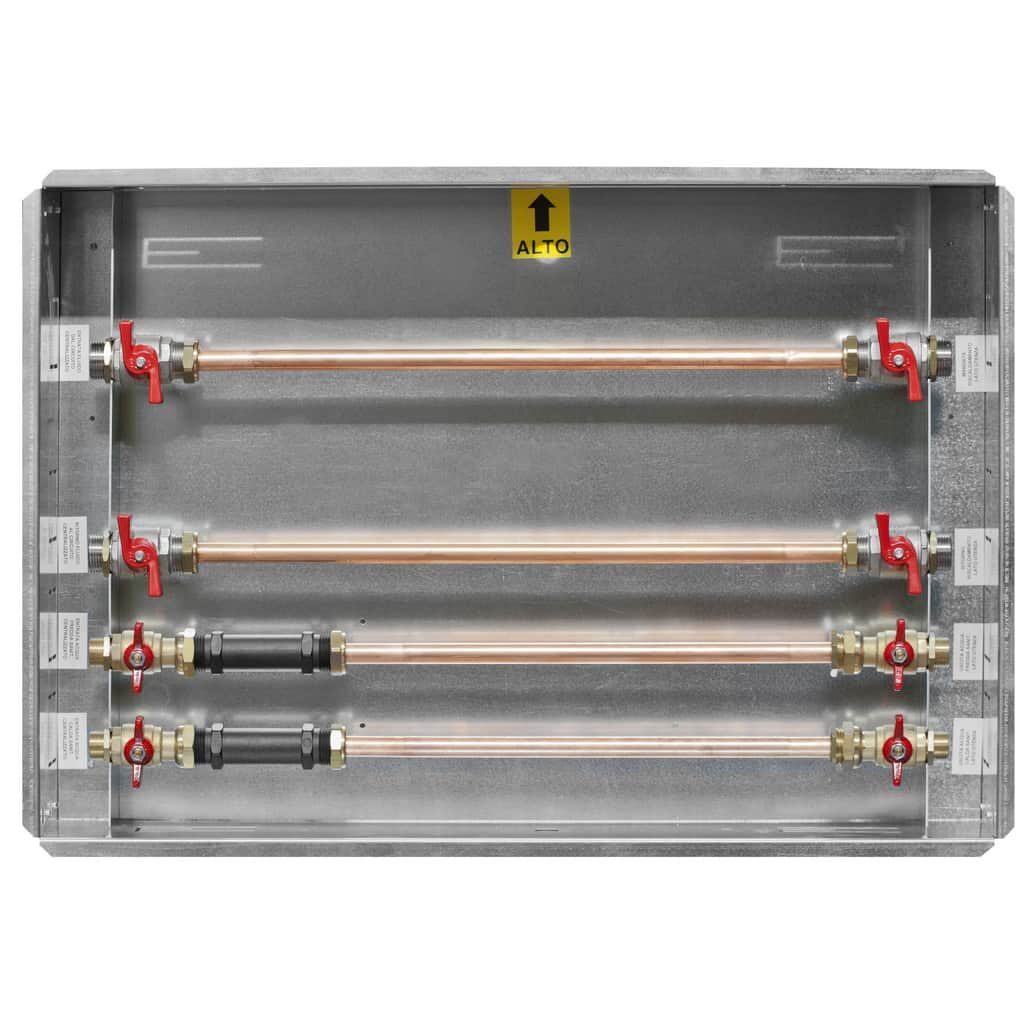

Cassetta per satellite HIGH. | SAT-High-CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa. |

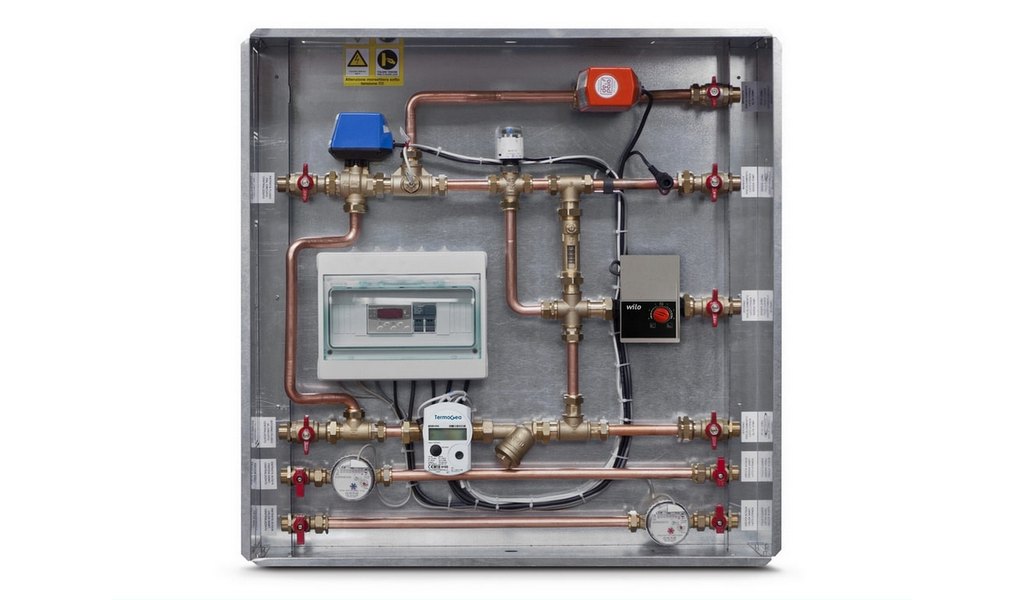

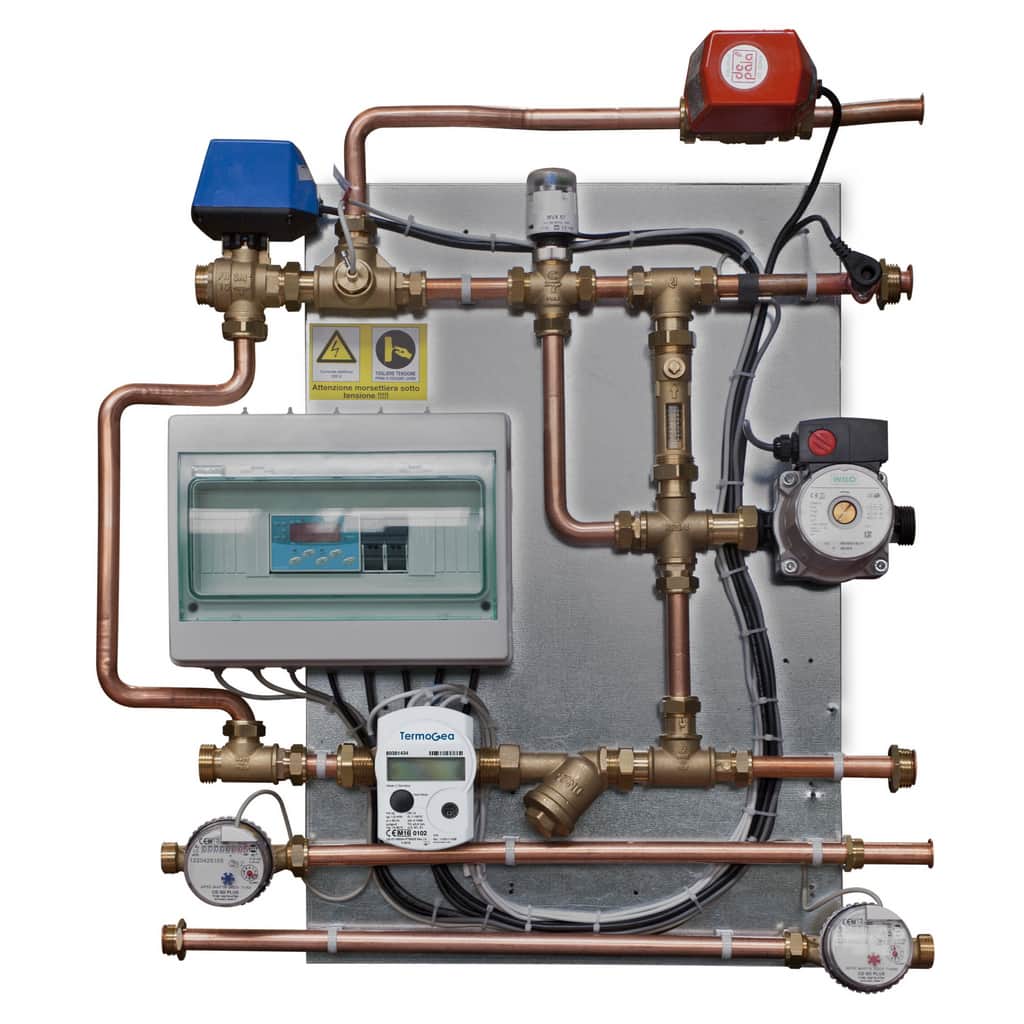

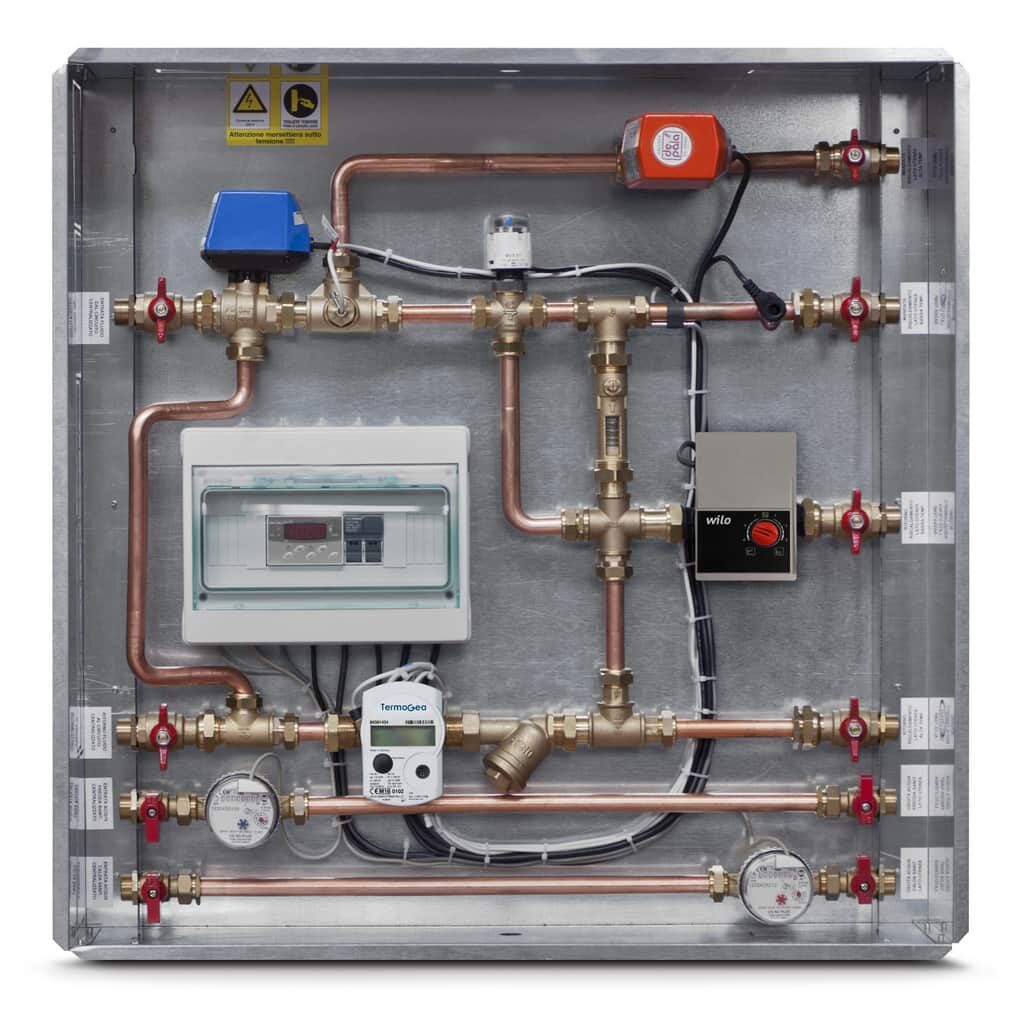

MODULO SATELLITE DOUBLE
Termoregolazione ambiente e del fluido termovettore a doppia sezione diretta e miscelata. Sistema di abbattimento della temperatura per impianti a pavimento in versione a punto fisso termostatico o regolazione climatica.
Valvola di zona generale a sfera.
Valvola di zona circuito diretto a sfera.
Contatore di energia termica DN 20.
Contatori sanitari DN 15.
Linea miscelata con pompa inverter.
Portata consigliata linee sanitarie 2,5 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Satellite DOUBLE. | SAT-Double-3CliT | Modulo per la contabilizzazione di energia termica; Valvola di zona a sfera; Contatore di calore Qn 2,5 mc/h; Contatore acqua sanitaria Q3 2,5 mc/h; Cassetta mm 800x800x150 sp. 10/10 con cornice e porta verniciate. |

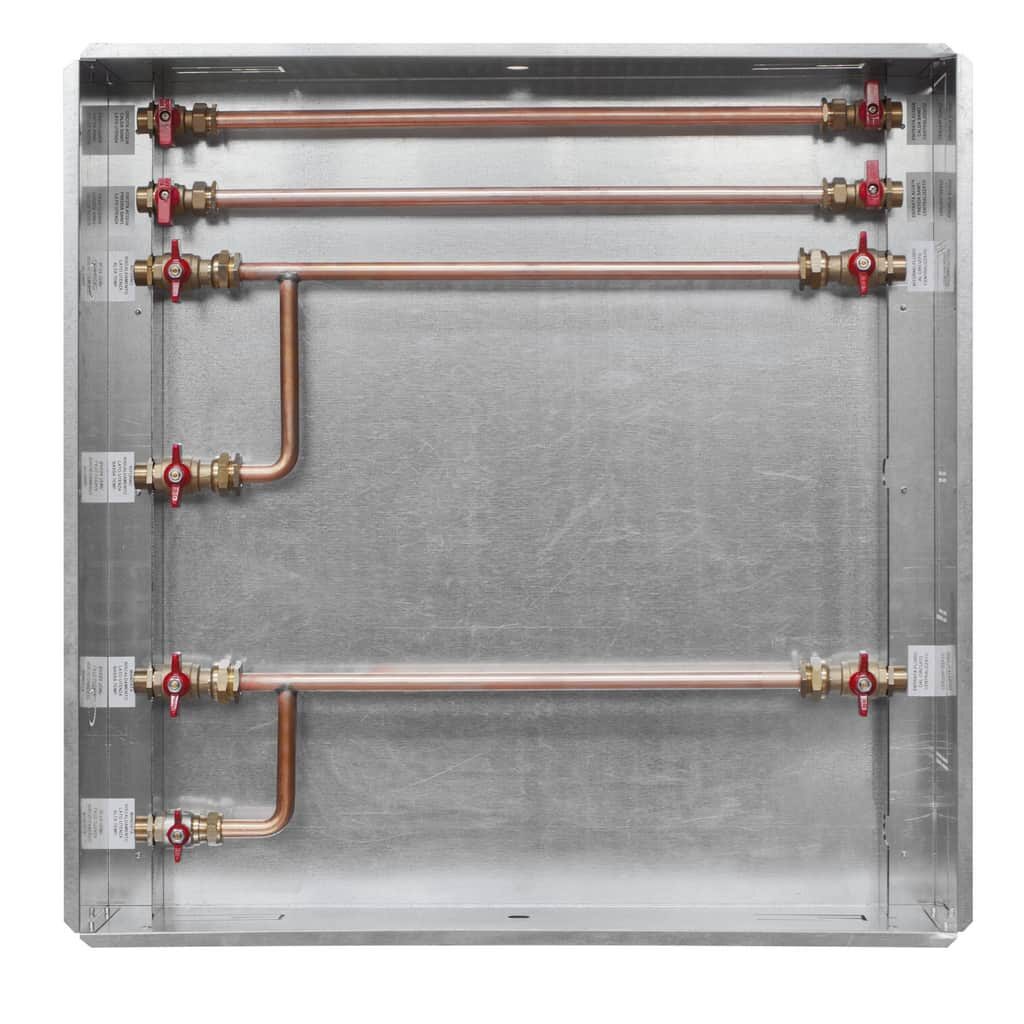

Cassetta satellite DOUBLE | SAT-Double-CT | Cassetta di contenimento; Valvole a sfera; Tubazioni di attesa. |
Bilanciamento statico | SAT-DOUBLE-VBT20T | Bilanciamento statico con valvola manuale; Portata fino a 2,5 mc/h. |
Bilanciamento dinamico | SAT-DOUBLE-VBD20T | Bilanciamento dinamico con cartuccia; Portata fino a 2,5 mc/h. In fase d'ordine specificare portata. |
Sonda esterna | SAT-DOUBLE-SPTC-ET | Sonda esterna per regolazione climatica. |
Opzione frigorie | SAT-DOUBLE-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
Frutto punto fisso 2 vie | SAT-Double-F2-FisT | Regolazione a punto fisso e valvola di zona “DP” a 2 vie. |
Frutto Climatica 2 vie | SAT-Double-F2-CliT | Regolazione climatica e valvola di zona “DP” a 2 vie. |
Frutto punto fisso 3 vie | SAT-Double-F3-FisT | Regolazione a punto fisso e valvola di zona “DP” a 3 vie. |
Frutto climatica 3 vie | SAT-Double-F3-CliT | Regolazione climatica e valvola di zona “DP” a 3 vie. |
Coibentazione | SAT-DOUBLE-CBICLT | Coibentazione linea risc/raff per circuiti DN 20 con stacco. |

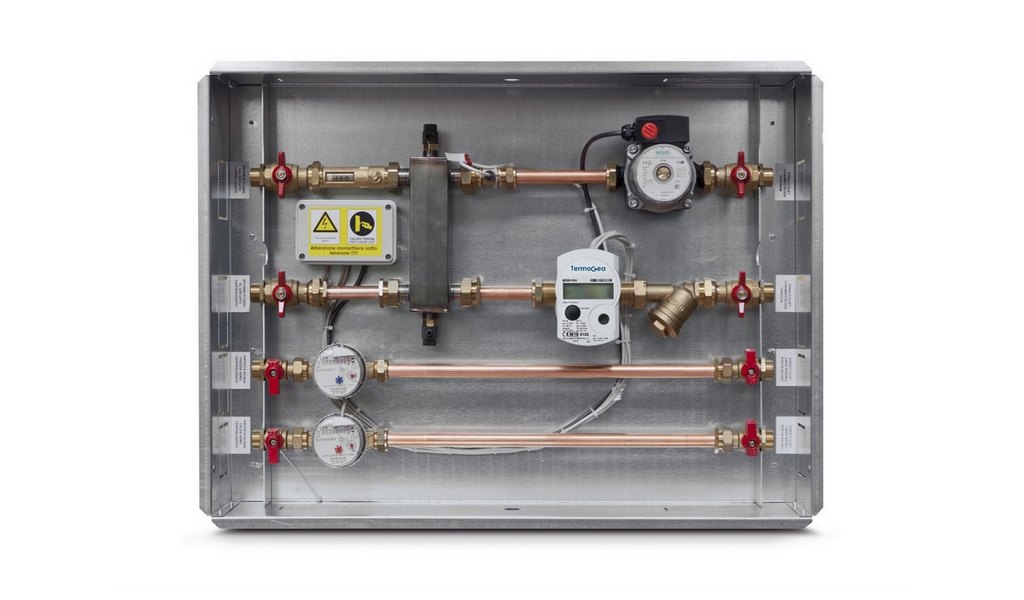

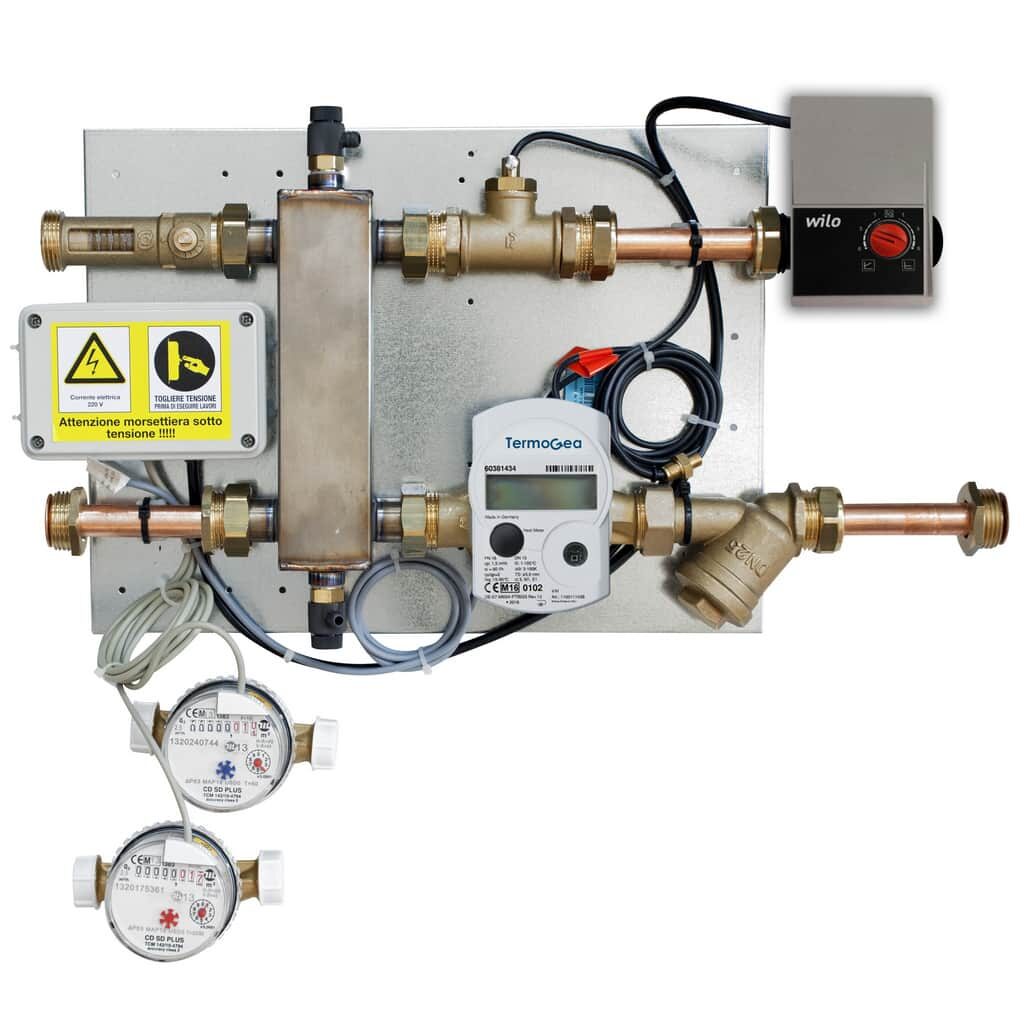

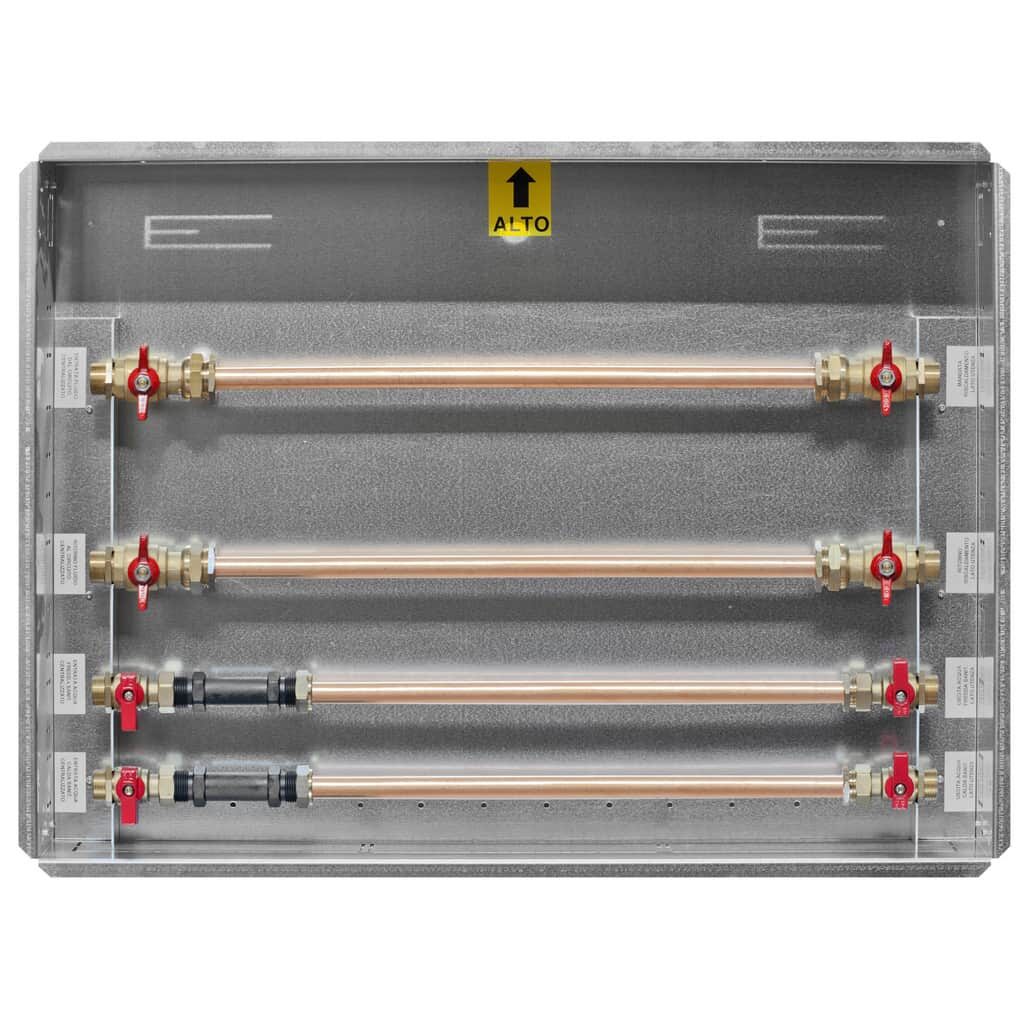

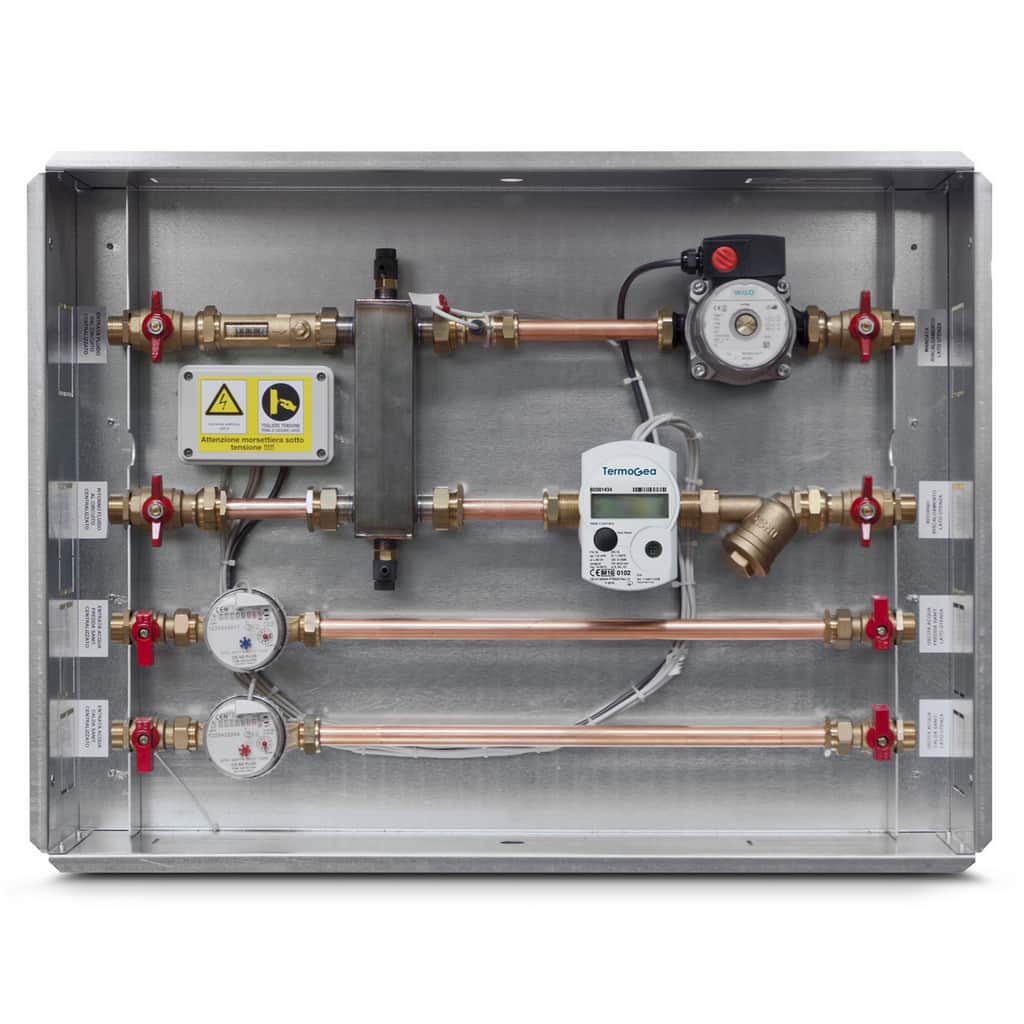

MODULO SATELLITE COMPENSATOR
Termoregolazione ambiente a prevalenza separata.
Separatore idraulico.
Circolatore inverter.
Contatore di calore DN 20 e contatori sanitari DN 15.
Portata consigliata linea termica 1,7 mc/h.
Portata consigliata linee sanitarie 2,5 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Satellite COMPENSATOR | SAT-CompensatorT | Modulo per la contabilizzazione di energia termica, frigorifera ed acqua calda e fredda sanitaria; Separatore idraulico comprensivo di valvole di sfogo aria e scarico. Versione completa |
Frutto | SAT-Compensator-FT | Frutto del modulo per la contabilizzazione di energia termica, frigorifera ed acqua calda e fredda sanitaria; Separatore idraulico comprensivo di valvole di sfogo aria e scarico. |
Cassetta | SAT-Compensator-CT | Cassetta del modulo per la contabilizzazione di energia termica, frigorifera ed acqua calda e fredda sanitaria; Separatore idraulico comprensivo di valvole di sfogo aria e scarico. |
Opzione frigorie | SAT-COMPENS-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
Coibentazione | SAT-COMPENS-CBICI20T | Coibentazione linea risc/raff per circuiti DN 20 con separatore. |

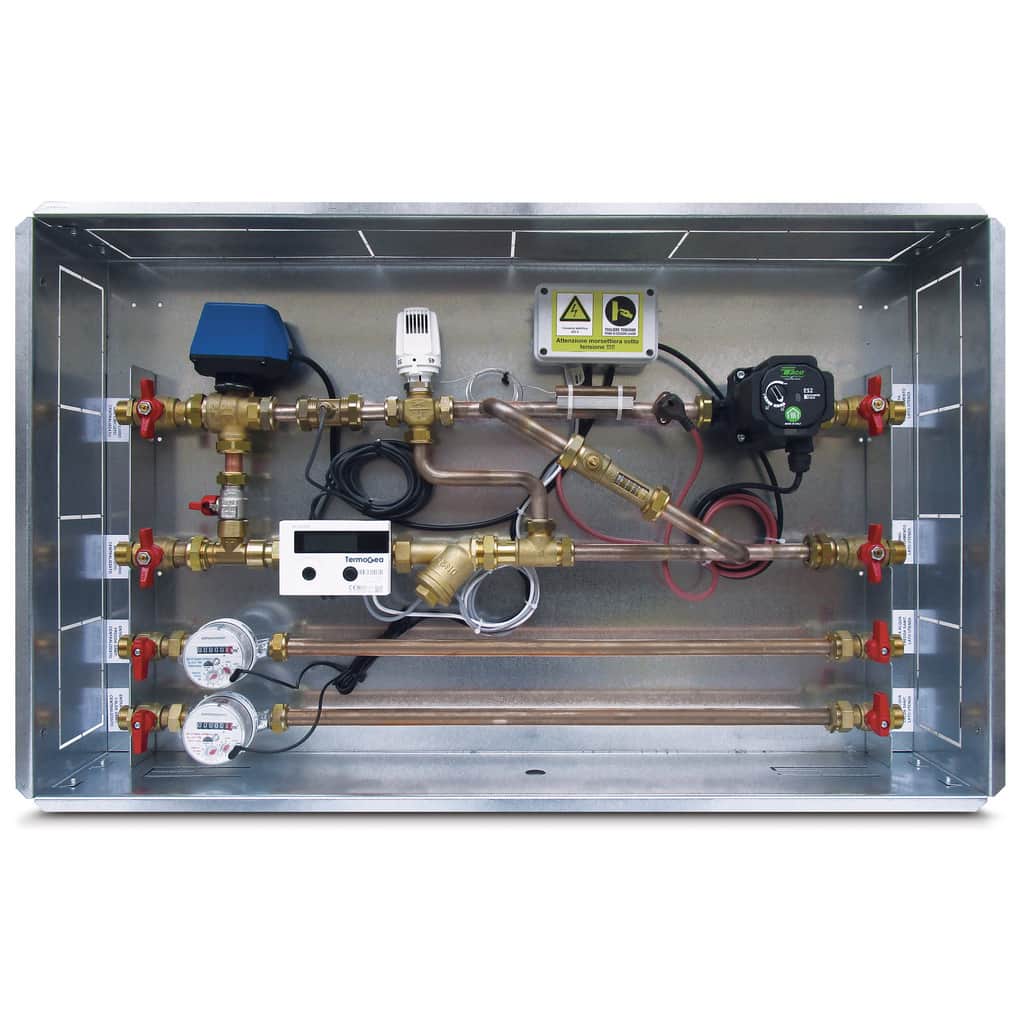

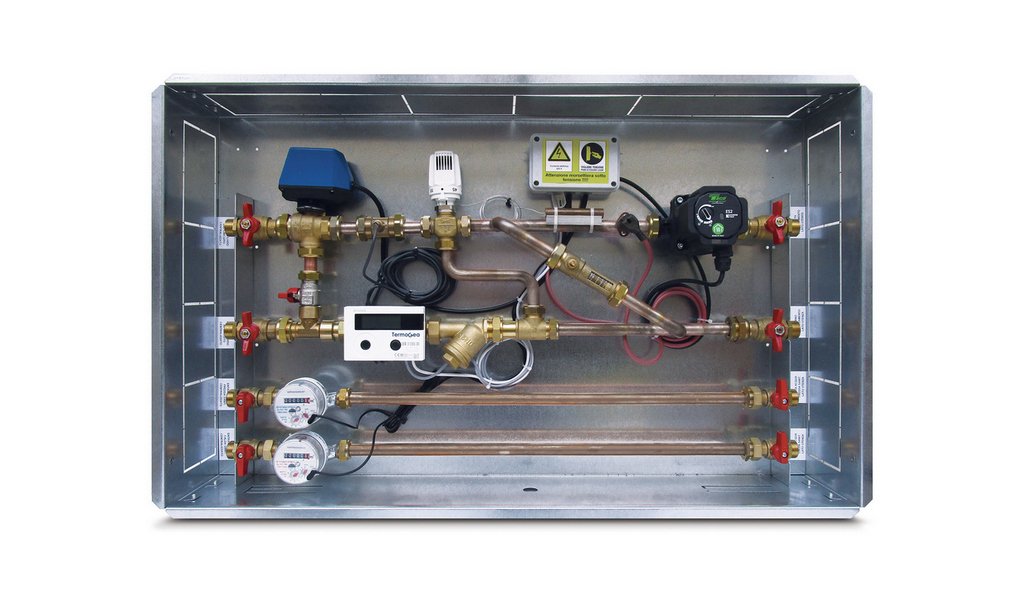

MODULO SATELLITE CLIMA CON VALVOLA DI ZONA A 3 VIE
Valvola di zona a sfera a 3 vie.
Termoregolazione ambiente a prevalenza separata.
Termoregolazione ambiente del fluido termovettore a singola sezione miscelata.
Sistema di abbattimento della temperatura per impianti a pavimento in versione a regolazione climatica elettronica.
Contatore di calore DN 20.
Contatori sanitari DN 15.
Linea miscelata con pompa inverter.
Portata consigliata linee sanitarie 2,5 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Satellite CLIMA 3 vie regolazione climatica. | SAT-Clima-3-CliT | Modulo di contabilizzazione. Versione con valvola di zona a sfera 3 vie e regolazione climatica. |
Satellite CLIMA 3 vie punto fisso. | SAT-Clima-3-FisT | Modulo di contabilizzazione. Versione con valvola di zona a sfera 3 vie e regolazione a punto fisso. |
Sonda esterna | SAT-CLIMA-SPTC-ET | Sonda esterna per regolazione climatica. |
Opzione frigorie | SAT-CLIMA-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
Coibentazione | SAT-CLIMA-CBICL2T | Coibentazione linea risc/raff per circuiti DN 20 con separatore e miscelatore |

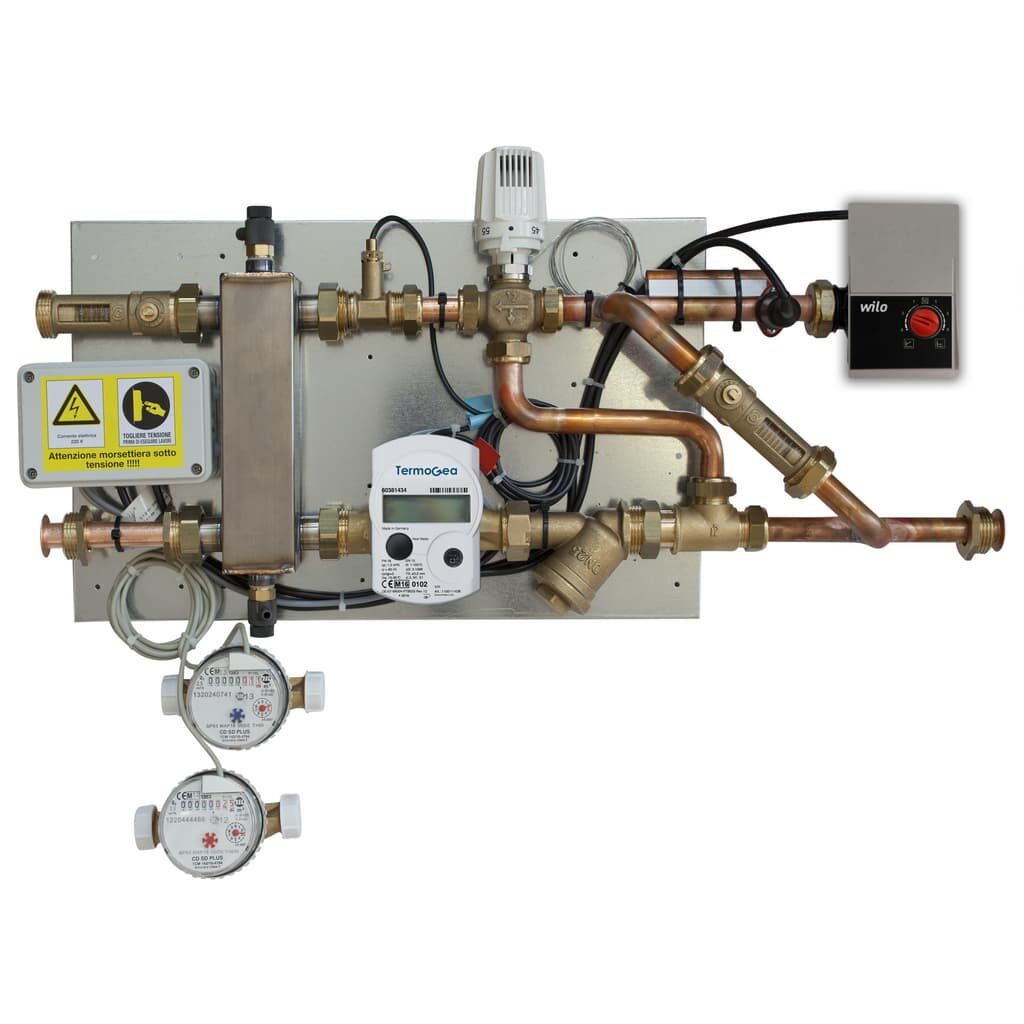

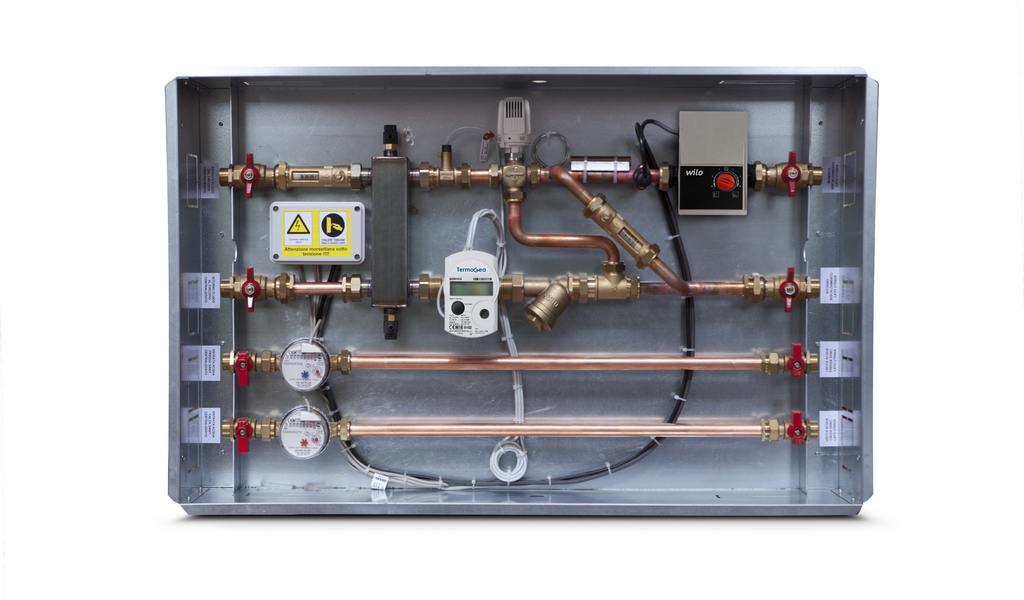

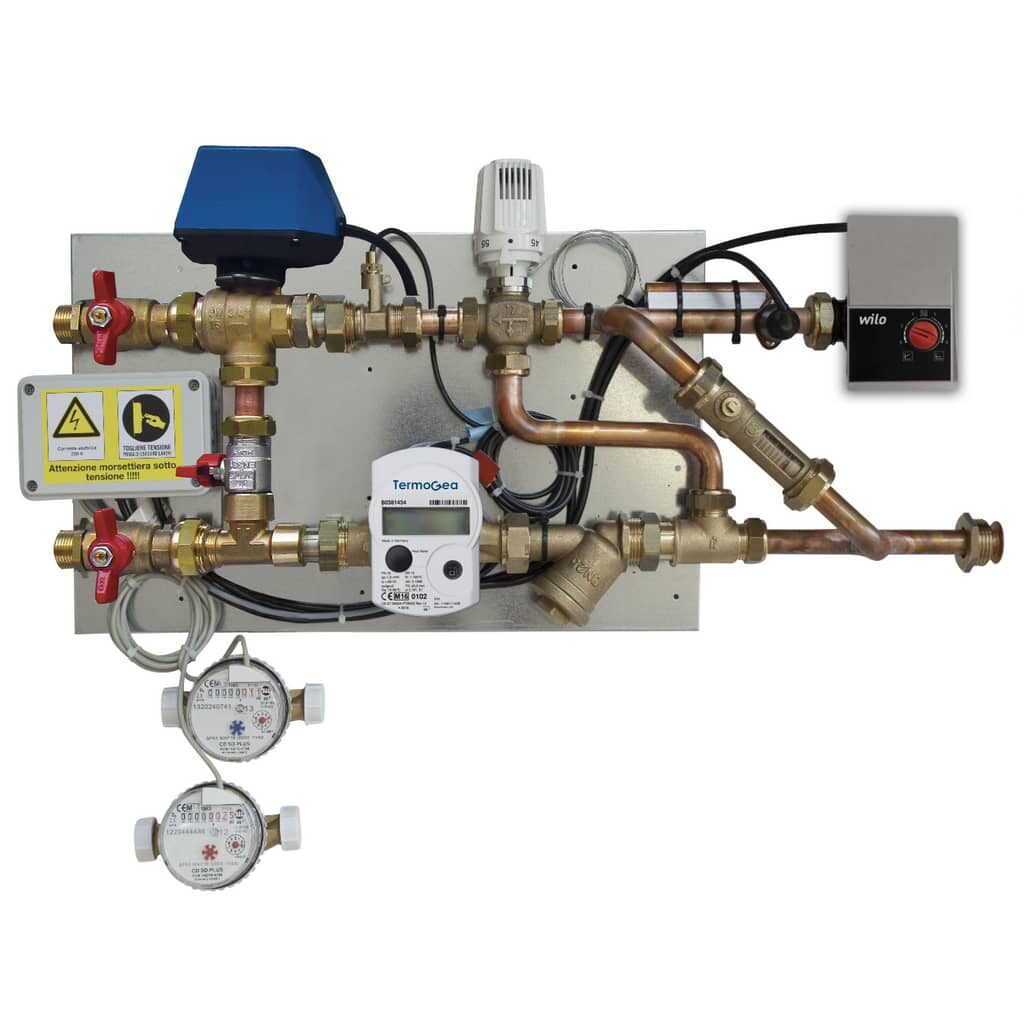

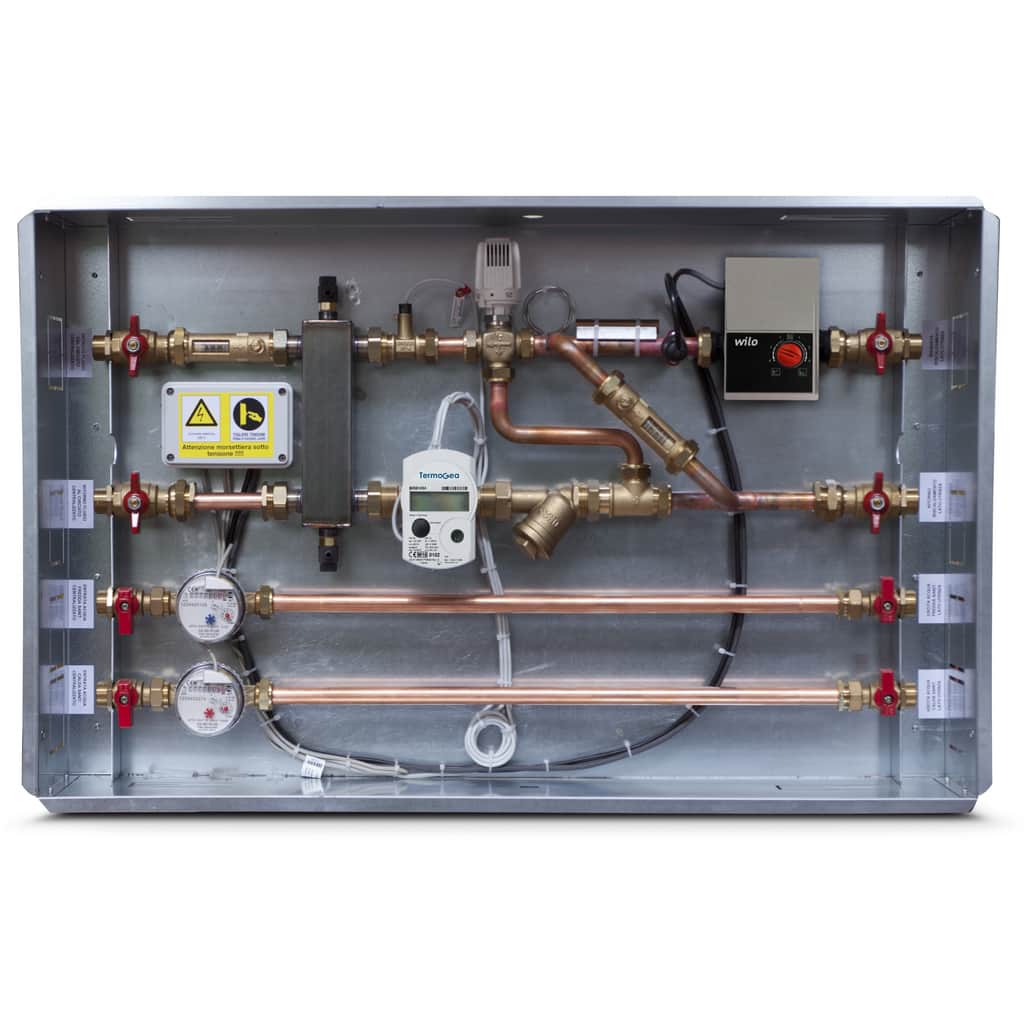

MODULO SATELLITE CLIMA CON COMPENSATORE
Compensatore idraulico.
Termoregolazione ambiente a prevalenza separata.
Termoregolazione ambiente del fluido termovettore a singola sezione miscelata.
Sistema di abbattimento della temperatura per impianti a pavimento in versione a punto fisso termostatico.
Contatore di calore DN 20.
Contatori sanitari DN 15.
Linea miscelata con pompa inverter.
Portata consigliata linee sanitarie 2,5 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Satellite CLIMA con compensatore e punto fisso. | SAT-Clima-CO-FisT | Modulo contabilizzazione. Versione con compensatore idraulico e regolazione a punto fisso. |
Satellite CLIMA con compensatore e regolazione climatica. | SAT-Clima-CO-CliT | Modulo contabilizzazione. Versione con compensatore idraulico e regolazione climatica. |
Sonda esterna | SAT-CLIMA-SPTC-ET | Sonda esterna per regolazione climatica. |
Opzione frigorie | SAT-CLIMA-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
Coibentazione | SAT-CLIMA-CBICL2T | Coibentazione linea risc/raff per circuiti DN 20 con separatore e miscelatore |

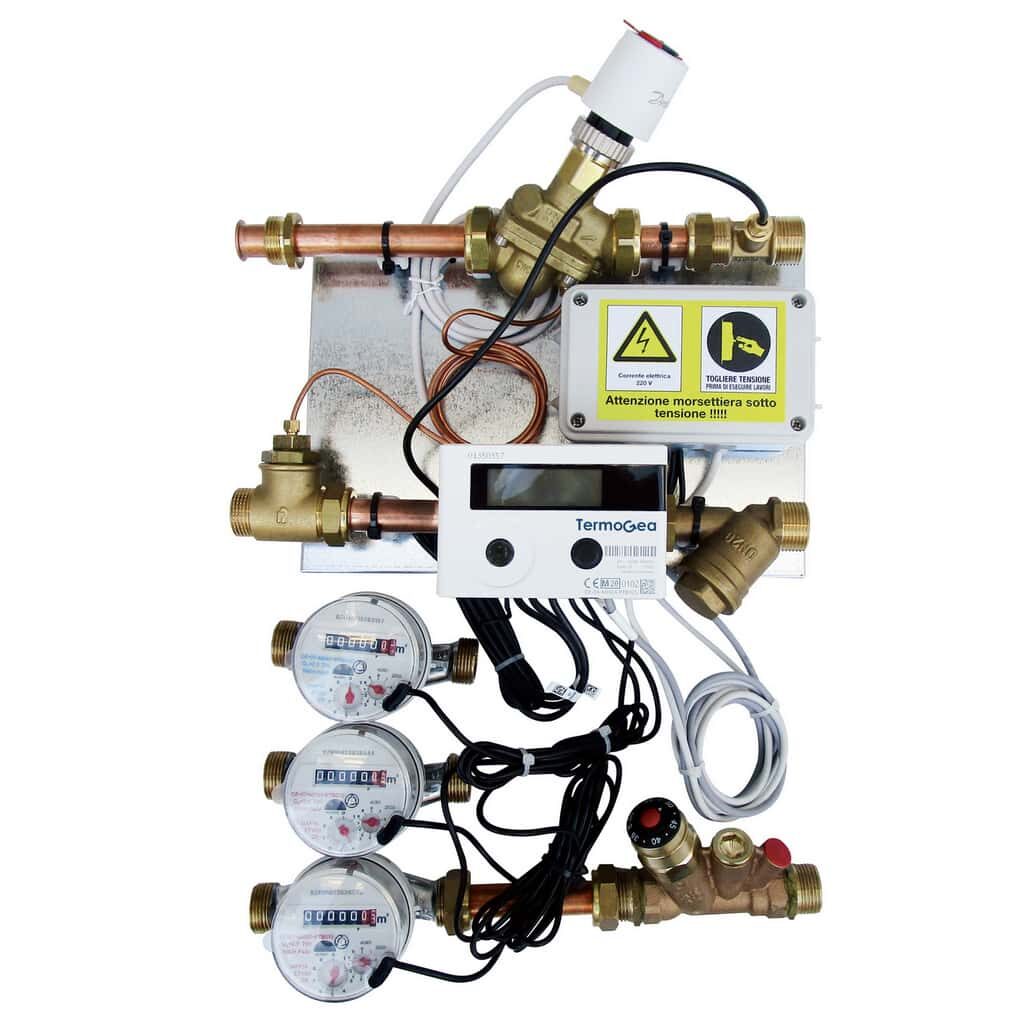

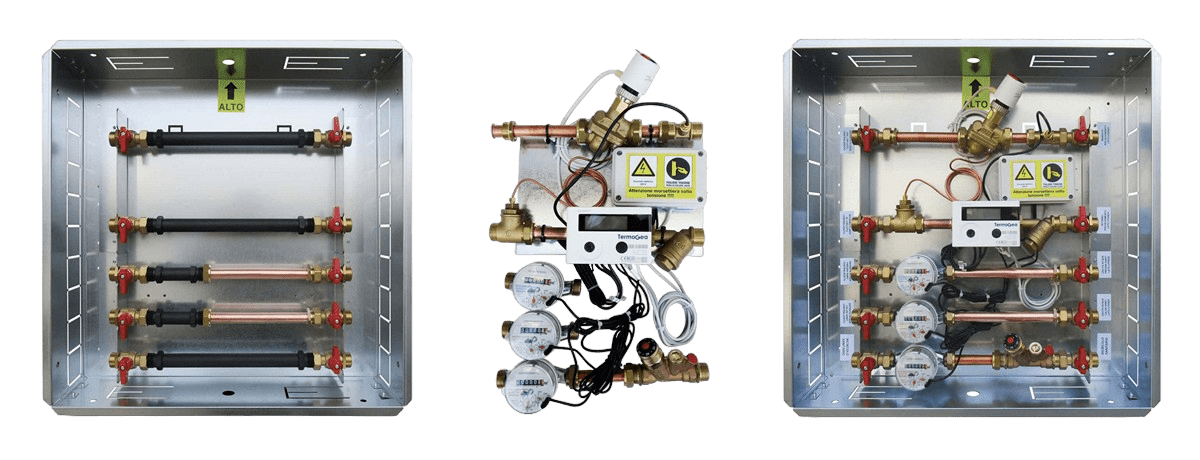

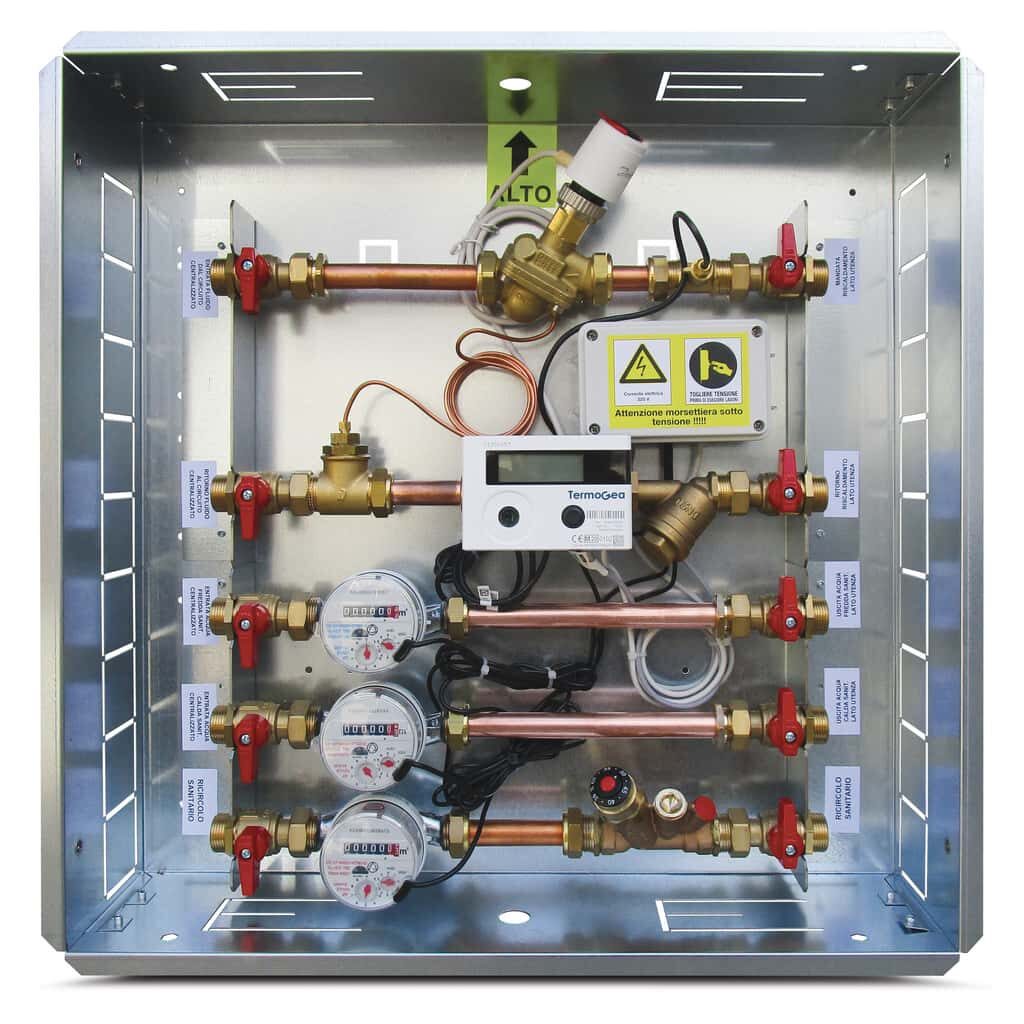

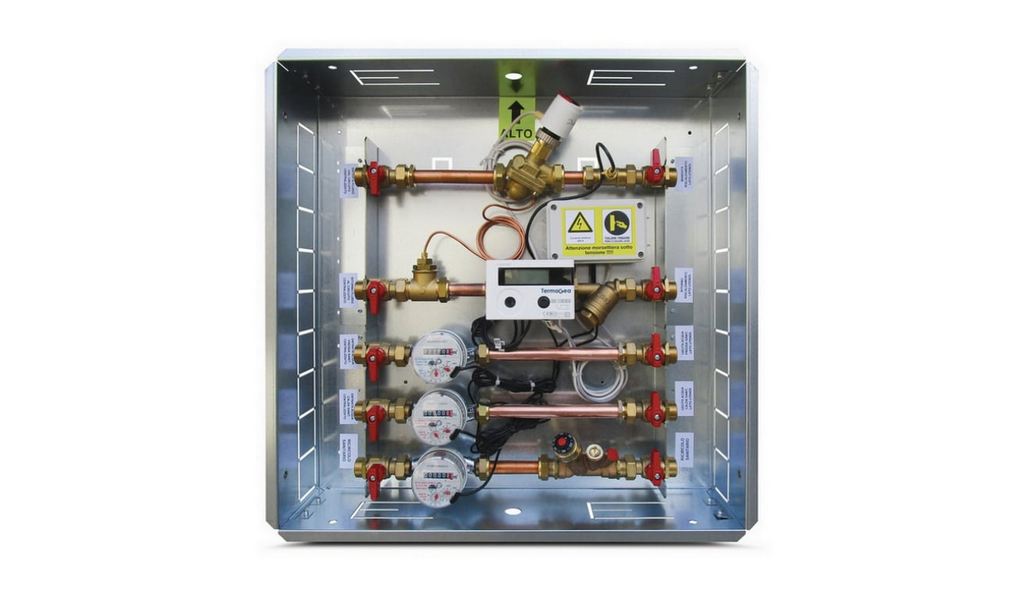

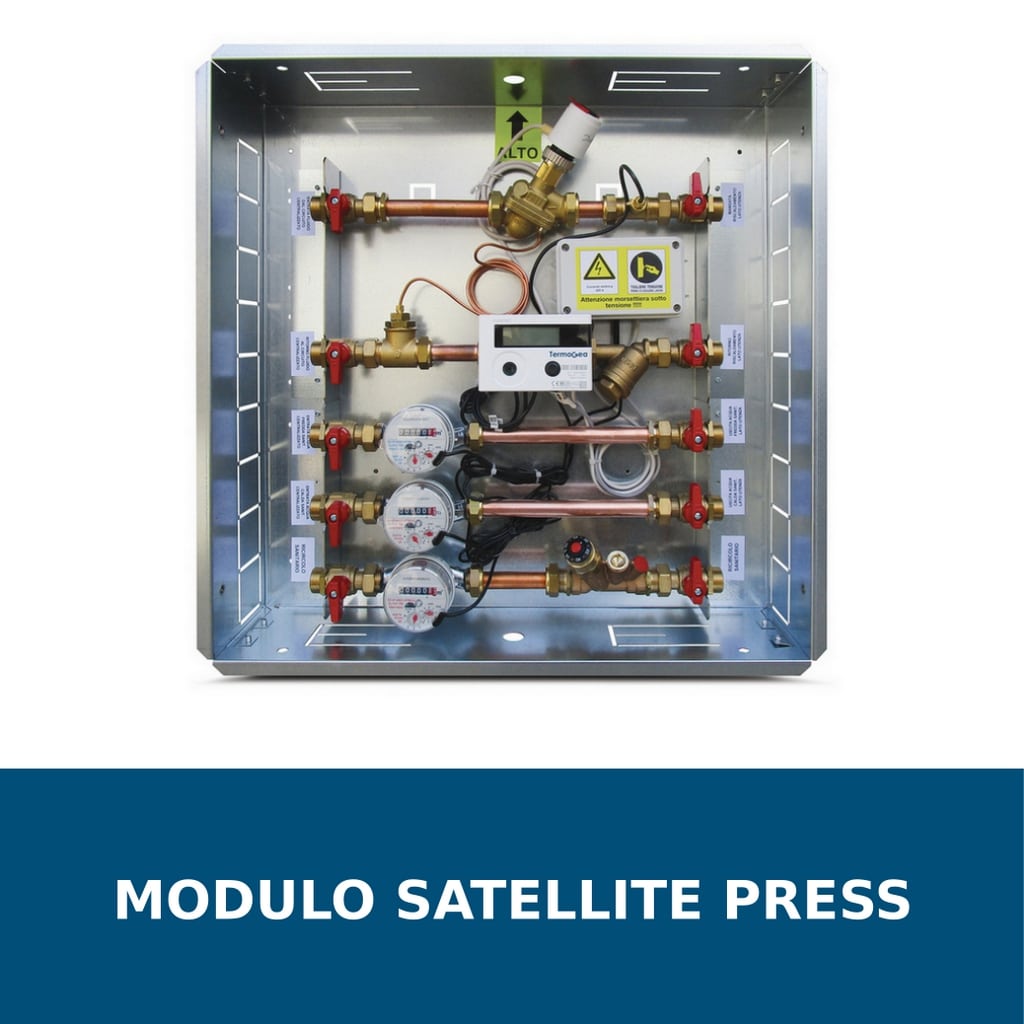

MODULO SATELLITE PRESS
Termoregolazione ambiente e controllo della pressione differenziale del circuito termico d’utenza.
Contabilizzazione dell’energia di riscaldamento raffrescamento e acqua sanitaria calda e fredda con il controllo del circolo ACS.
L’innovativa valvola di zona AB-PM HP mantiene costante la pressione differenziale del circuito termico in tutte le utenze dell’impianto, nonostante la presenza di variazioni dal lato montante.
Nel satellite è inoltre presente una linea di ricircolo ACS, dove si trovano installati un contatore volumetrico a defalco ed una valvola termostatica MTCV-A.
Tramite questa valvola è possibile garantire acqua calda sanitaria in utenza sempre pronta, limitando gli sprechi di energia dovuti dal continuo ricircolo.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Satellite PRESS-15 | SAT-Press-15T | Modulo per la termoregolazione ambiente ed il controllo della pressione differenziale del circuito termico d’utenza. Contabilizzazione dell’energia di riscaldamento, raffrescamento ed acqua fredda e calda sanitaria con controllo ricircolo. |
Frutto | SAT-Press15FT | Frutto con valvola di zona a 2 vie con regolazione della pressione differenziale del Modulo di Contabilizzazione. |

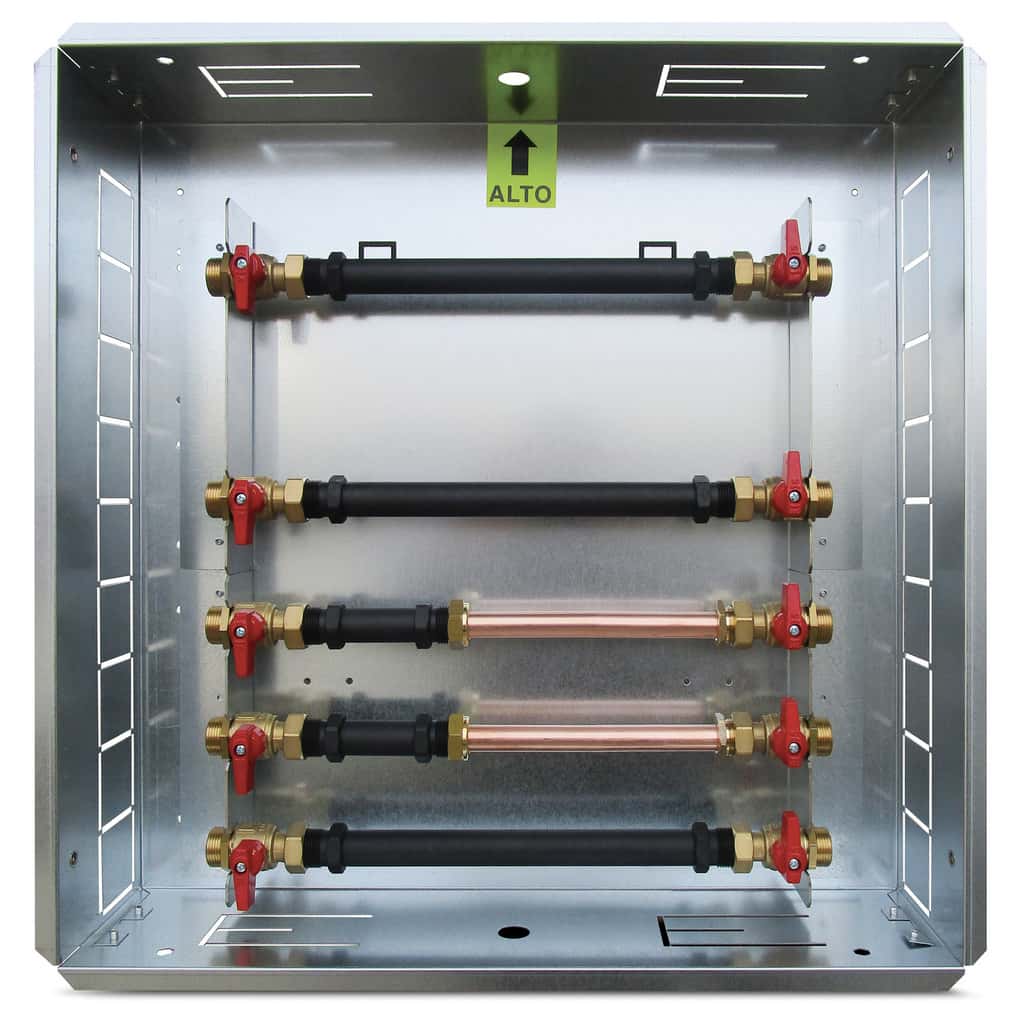

Cassetta | SAT-Press15CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa del Modulo di contabilizzazione. |
Satellite PRESS-20 | SAT-Press-20T | Modulo per la termoregolazione ambiente ed il controllo della pressione differenziale del circuito termico d’utenza. Contabilizzazione dell’energia di riscaldamento, raffrescamento ed acqua sanitaria fredda e calda con controllo ricircolo. |
Frutto satellite PRESS-20 | SAT-Press20FT | Frutto con valvola di zona a 2 vie, regolazione della pressione differenziale del Modulo di Contabilizzazione SAT-PRESS20T. |
Cassetta satellite PRESS-20 | SAT-Press20CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa del Modulo di contabilizzazione SAT-PRESS-20T. |
Alimentazione valvola 24Vac | SAT-PRESS-V24T | Alimentazione valvola a 24 Vac anziché 230 Vac. |
Opzione frigorie | SAT-PRESS-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
Coibentazione | SAT-PRESS-CBI15T | OCoibentazione linea risc/raff per circuiti DN 15 |
Opzione controllo fine corsa. | SAT-PRESS-2FMT | Controllo valvola a 2 fili e micro di fine corsa realizzati tramite relè. |

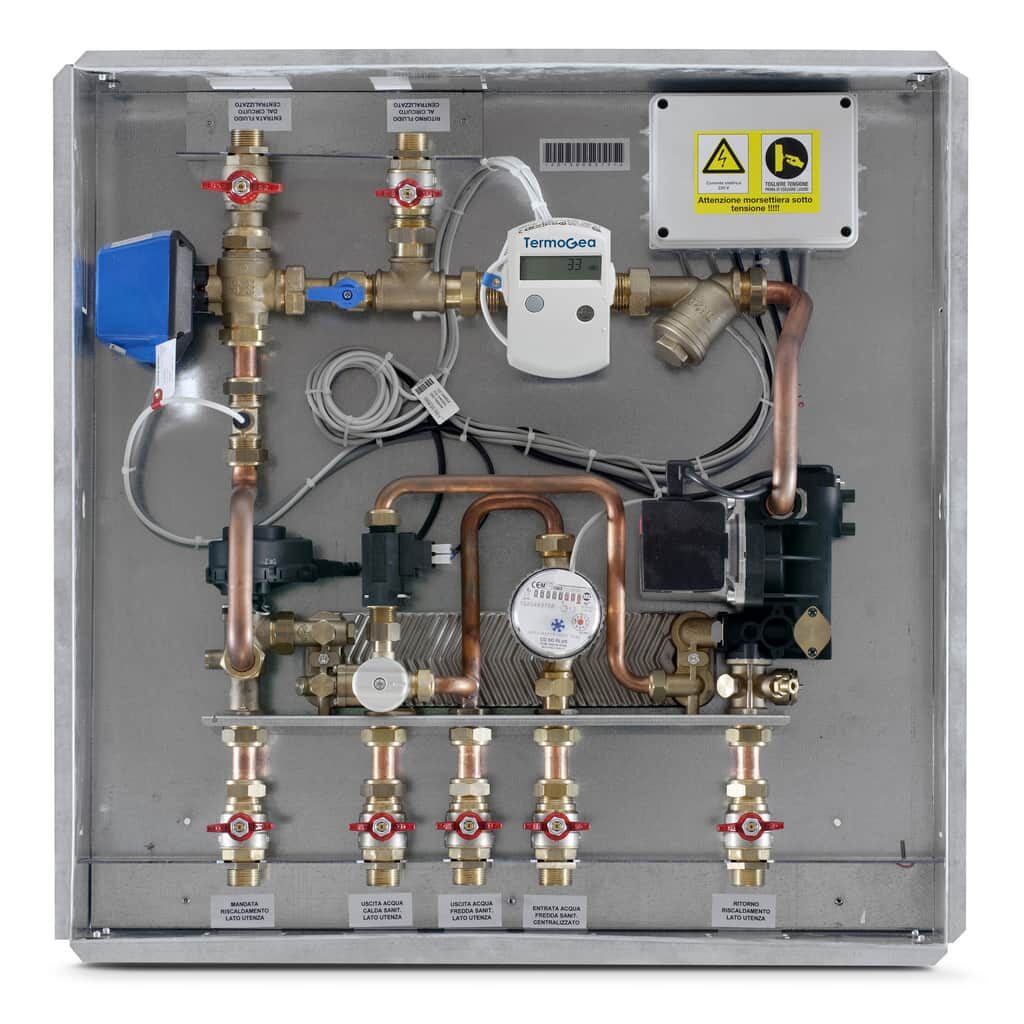

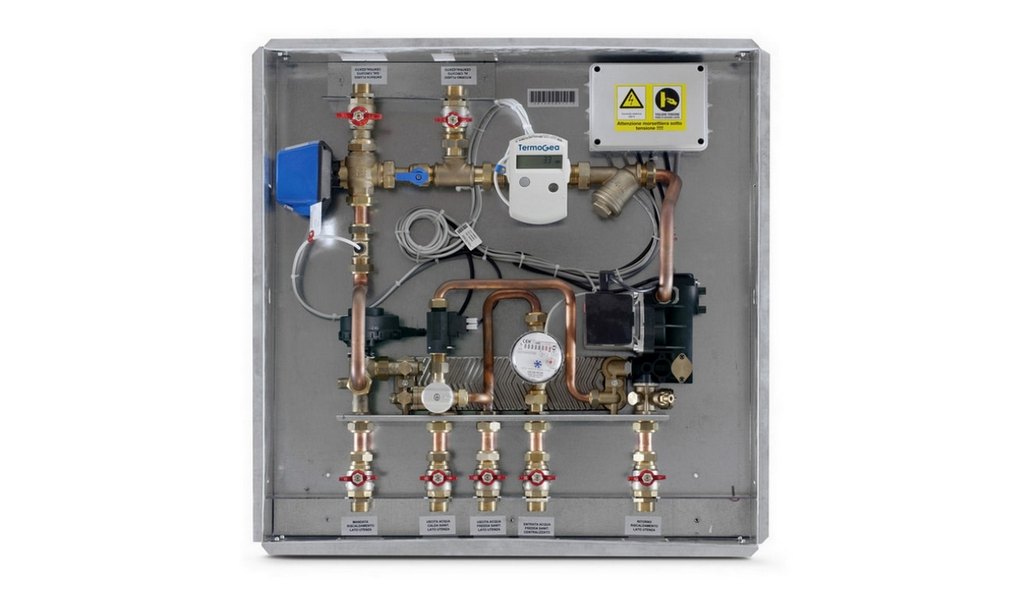

MODULO SATELLITE SANIT
Termoregolazione ambiente e produzione istantanea ACS
Contabilizzazione di energia termica e ACS
Sistema per la produzione istantanea dell’acqua calda sanitaria tramite scambiatore a piastre.
Valvola di zona a sfera.
Contatore di calore DN 20.
Contatori sanitari DN 15.
Pompa inverter a servizio linea termica e primario scambiatore.
Portata consigliata linee sanitarie 2,5 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Satellite SANIT per contabilizzazione | SAT-SanitT | Modulo per la contabilizzazione di energia termica ed acqua fredda sanitaria con sistema di produzione istantanea dell'acqua calda sanitaria tramite scambiatore a piastre. |

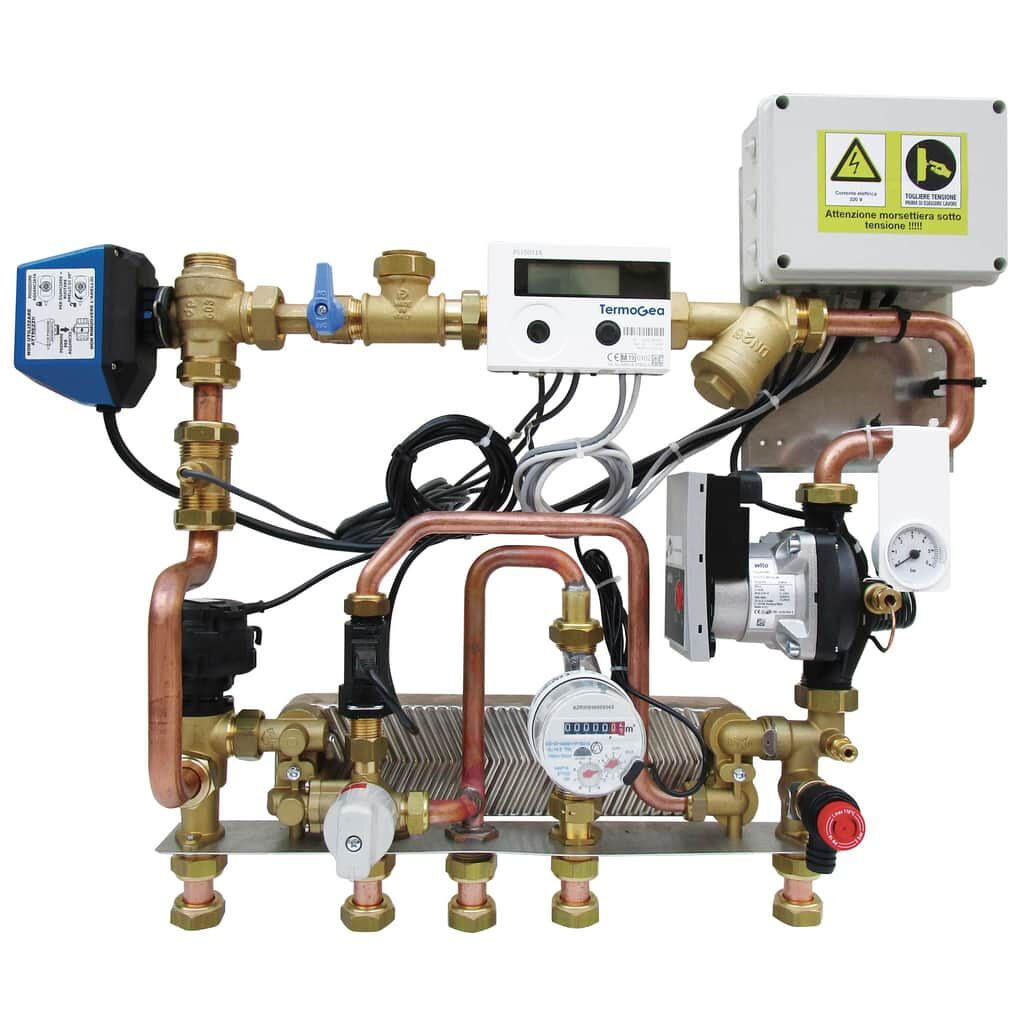

Frutto per satellite SANIT. | SAT-Sanit-FT | Frutto con valvola di zona a sfera. |

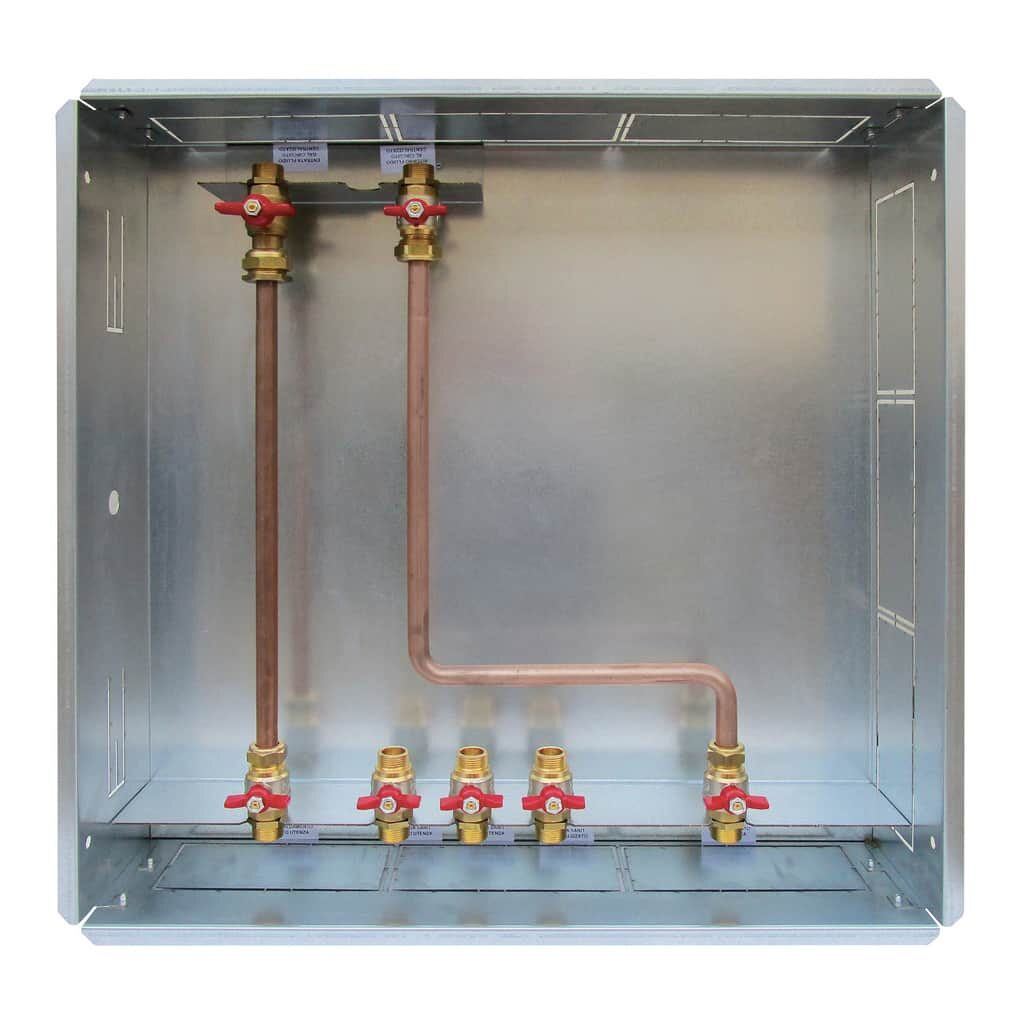

Cassetta. | SAT-Sanit-CT | Cassetta di contenimento con valvole a sfera e tubazioni di attesa. |

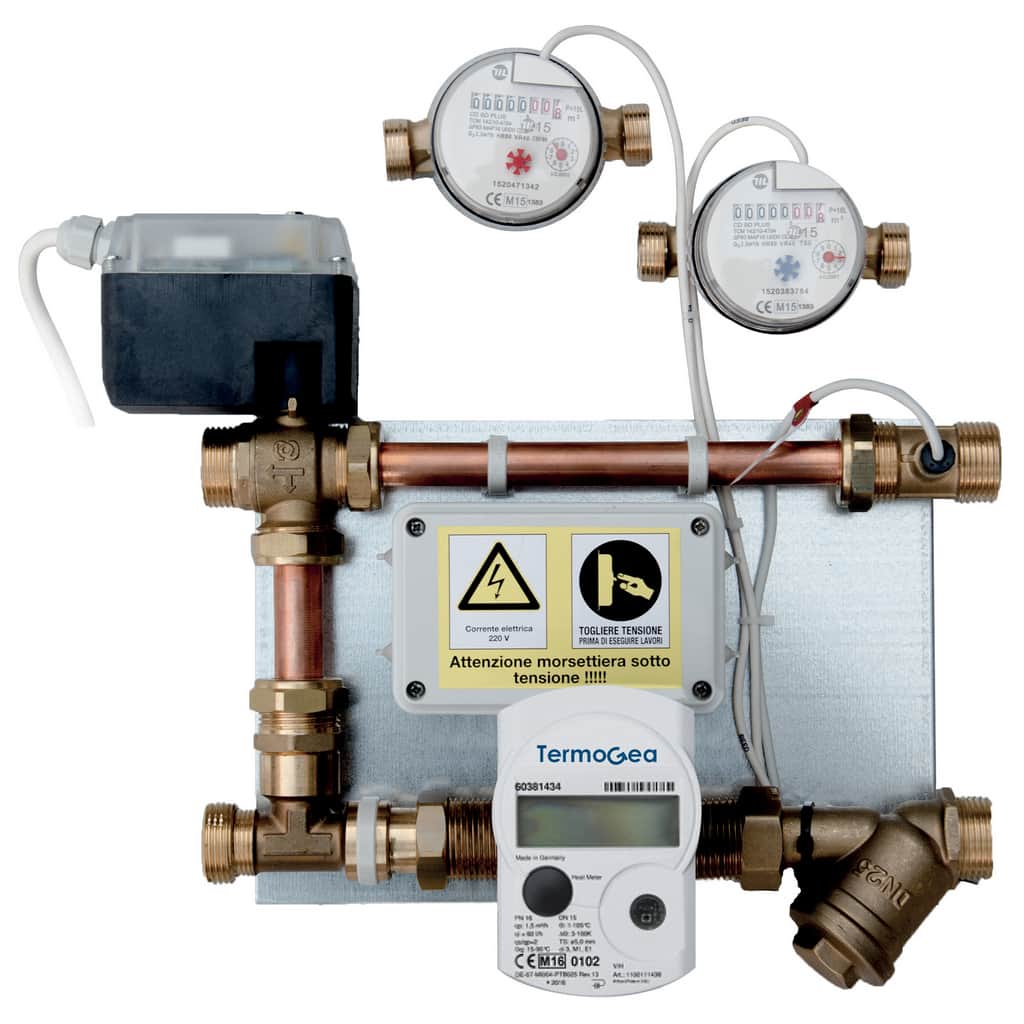

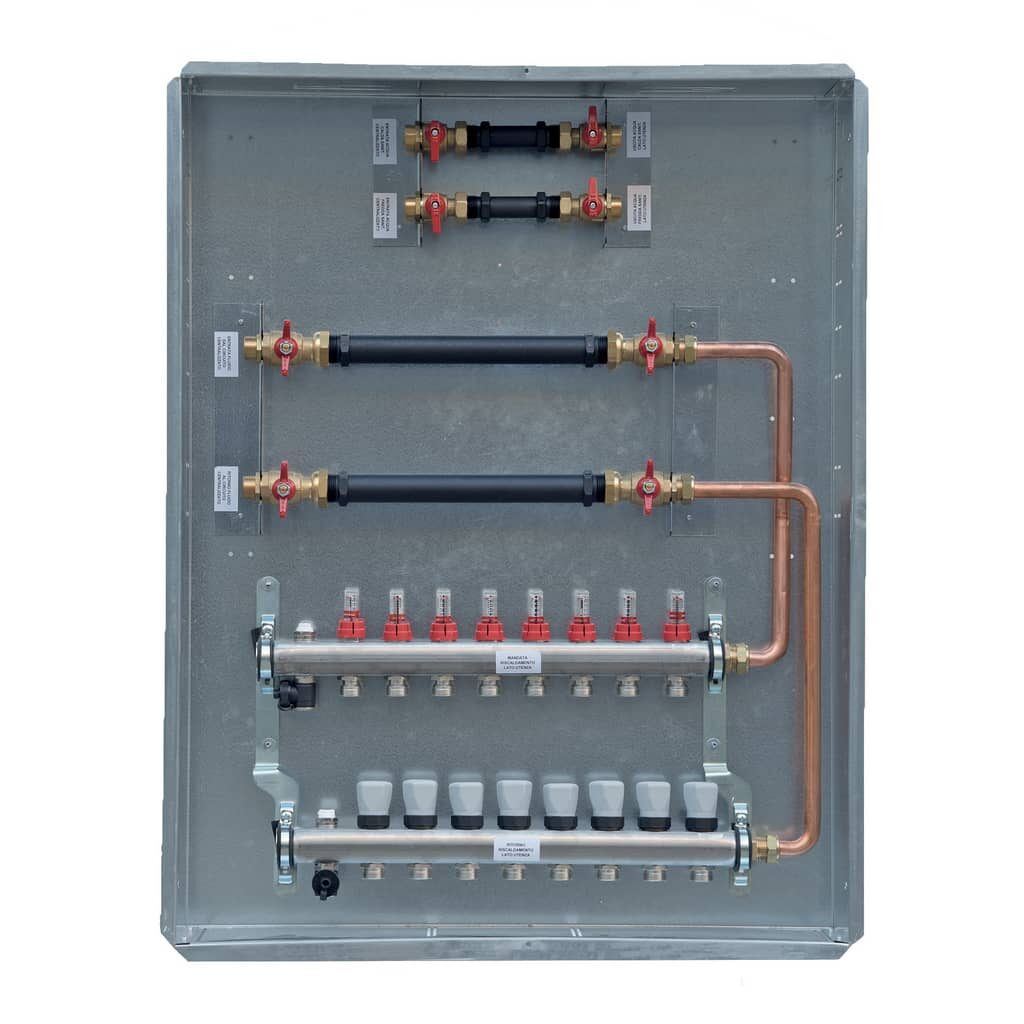

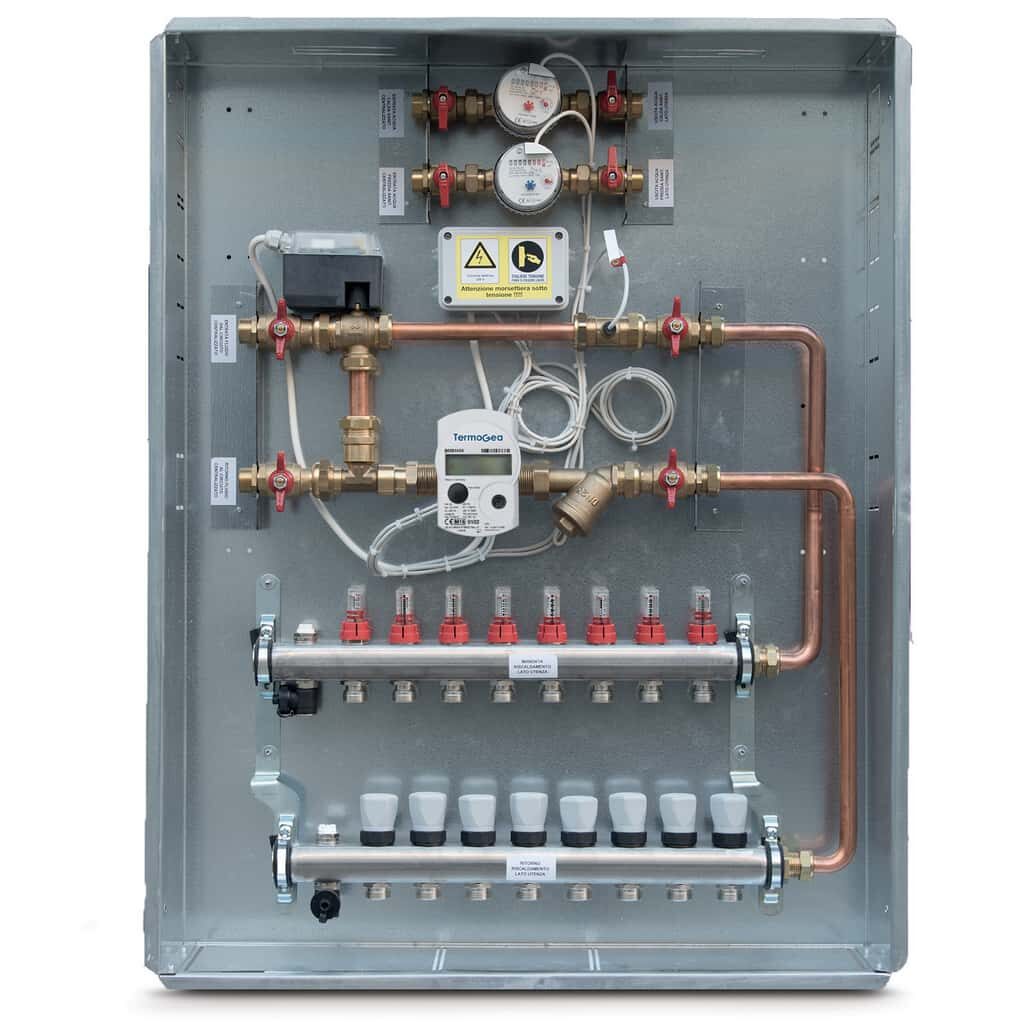

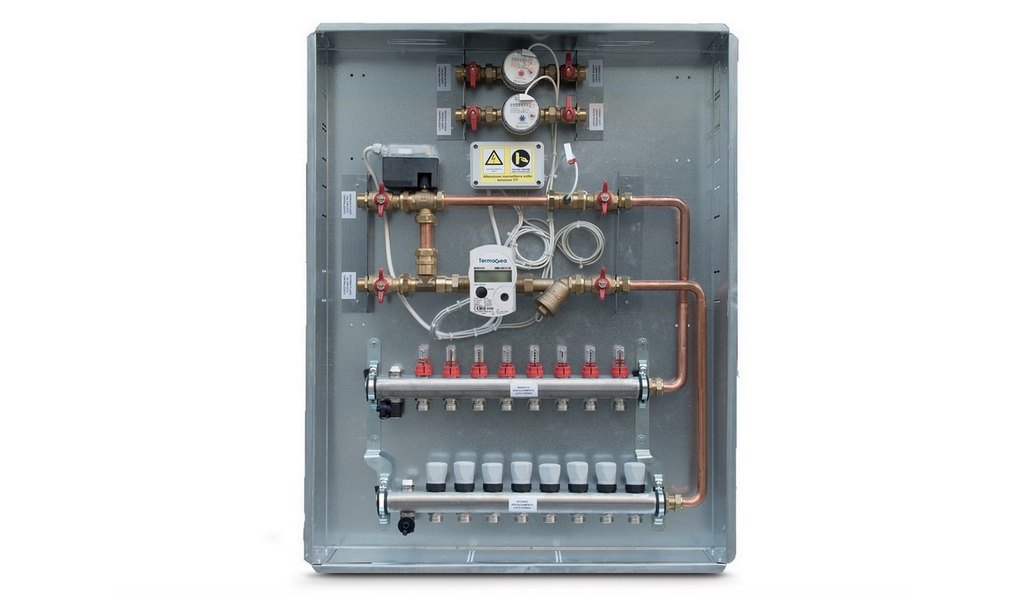

MODULO SATELLITE COLLETTORI
Contabilizzazione di energia termica, frigorifera e acqua sanitaria calda e fredda.
Coppia collettori in ottone.
Valvola di zona a sfera.
Contatore di calore DN 20.
Contatori sanitari DN 15.
Portata consigliata linea termica 1,7 mc/h.
Portata consigliata linee sanitarie 2,5 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Satellite COLLETTORI valvola 2 vie e 3 stacchi. | SAT-Coll-2V-3ST | Modulo per la contabilizzazione di energia termica,: Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 2 vie e 4 stacchi. | SAT-Coll-2V-4ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 2 vie e 5 stacchi. | SAT-Coll-2V-5ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 2 vie e 6 stacchi. | SAT-Coll-2V-6ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Cntatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvole 2 vie e 7 stacchi. | SAT-Coll-2V-7ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 2 vie e 8 stacchi. | SAT-Coll-2V-8ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 2 vie e 9 stacchi. | SAT-Coll-2V-9ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvole 2 vie e 10 stacchi. | SAT-Coll-2V-10ST | Modulo per la contabilizzazione di energia termica; Con contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvole 2 vie e 11 stacchi. | SAT-Coll-2V-11ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 2 vie e 12 stacchi. | SAT-Coll-2V-12ST | Modulo per la contabilizzazione di energia termica: Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 2 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 3 vie e 3 stacchi. | SAT-Coll-3V-3ST | Modulo per la contabilizzazione di energia termica Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 3 vie e 4 stacchi. | SAT-Coll-3V-4ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 3 vie e 5 stacchi. | SAT-Coll-3V-5ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie e coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 3 vie e 6 stacchi. | SAT-Coll-3V-6ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie e coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 3 vie e 7 stacchi. | SAT-Coll-3V-7ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 3 vie e 8 stacchi. | SAT-Coll-3V-8ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 3 vie e 9 stacchi. | SAT-Coll-3V-9ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 3 vie e 10 stacchi. | SAT-Coll-3V-10ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 3 vie e 11 stacchi. | SAT-Coll-3V-11ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Valvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 3 vie e 12 stacchi. | SAT-Coll-3V-12ST | Modulo per la contabilizzazione di energia termica; Contatore di calore Qn 2,5 mc/h; Contatori sanitari Q3 2,5 mc/h; Vvalvola di zona a 3 vie; Coppia collettori. Cassetta sp. 10/10 con cornice e porta verniciate. |
Satellite COLLETTORI valvola 2 vie | SAT-Coll-F-2VT | Frutto del satellite COLLETTORI con contatore di calore Qn 2,5 mc/h, contatori sanitari Q3 2,5 mc/h, valvola di zona a 2 vie e coppia collettori. |
Satellite COLLETTORI valvola 3 vie | SAT-Coll-F-3VT | Frutto del satellite COLLETTORI con contatore di calore Qn 2,5 mc/h, contatori sanitari Q3 2,5 mc/h, valvola di zona a 3 vie e coppia collettori. |
Cassetta 3 stacchi. | SAT-Coll-C-3ST | Cassetta di predisposizione per satelliti con collettori a 3 stacchi. |
Cassetta 4 stacchi. | SAT-Coll-C-4ST | Cassetta di predisposizione per satelliti con collettori a 4 stacchi. |
Cassetta 5 stacchi. | SAT-Coll-C-5ST | Cassetta di predisposizione per satelliti con collettori a 5 stacchi. |
Cassetta 6 stacchi. | SAT-Coll-C-6ST | Cassetta di predisposizione per satelliti con collettori a 6 stacchi. |
Cassetta 7 stacchi. | SAT-Coll-C-7ST | Cassetta di predisposizione per satelliti con collettori a 7 stacchi. |
Cassetta 8 stacchi. | SAT-Coll-C-8ST | Cassetta di predisposizione per satelliti con collettori a 8 stacchi. |
Cassetta 9 stacchi. | SAT-Coll-C-9ST | Cassetta di predisposizione per satelliti con collettori a 9 stacchi. |
Cassetta 10 stacchi. | SAT-Coll-C-10ST | Cassetta di predisposizione per satelliti con collettori a 10 stacchi. |
Cassetta 11 stacchi. | SAT-Coll-C-11ST | Cassetta di predisposizione per satelliti con collettori a 11stacchi. |
Cassetta 12 stacchi. | SAT-Coll-C-12ST | Cassetta di predisposizione per satelliti con collettori a 12 stacchi. |
Bilanciamento statico. | SAT-COLLETT-VBT20T | Bilanciamento statico con valvola manuale; Portata fino a 2,5 mc/h. |
Bilanciamento dinamico. | SAT-COLLETT-VBD20T | Bilanciamento dinamico con cartuccia; Portata fino a 2,5 mc/h. In fase d'ordine specificare portata. |
Alimentazione valvola 24Vac. | SAT-COLLETT-V24T | Alimentazione valvola a 24 Vac anziché 230 Vac. |
Opzione frigorie. | SAT-COLLETT-FGNVT | Opzione frigorie per la contabilizzazione del raffrescamento. |
Coibentazione. | SAT-COLLETT-CBI20T | Coibentazione linea risc/raff per circuiti DN 20. |
ARMADIO MULTIUTENZA PER MODULI PICO
Armadio multiutenza per la contabilizzazione di energia termica e acqua sanitaria calda e fredda.
Armadio disponibile da 2 a 5 unità e contenente colonne montanti coibentate.
Possibilità inserimento di una tubazione per il ricircolo dell’ACS.
Frutto previsto modello SAT-Pico, dotato di valvola di zona ad otturatore, contatore di energia termica DN 15 e contatori sanitari DN 15.
Portata consigliata linea termica 1,0 mc/h.
Portata consigliata linee sanitarie 2,5 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Alimentazione valvola 24Vac | SAT-ARM-PICO-V24T | Alimentazione valvola a 24 Vac anziché 230 Vac. |
Montante in rame per ricircolo ACS | SAT-ARM-PICO-RCLT | Inserimento tubo montante in rame per ricircolo ACS. |
Opzione frigorie | SAT-ARM-PICO-FGT | Opzione frigorie per la contabilizzazione del raffrescamento. |
Coibentazione | SAT-ARM-PICO-CBI15T | Coibentazione linea risc/raff per circuiti DN 20. |
Opzione controllo fine corsa. | SAT-ARM-PICO-2FMT | Controllo valvola a 2 fili e micro di fine corsa realizzati tramite relè. |
Frutto | SAT-Arm-PICO-F-4VT | Frutto a 4 vie. |
Predisposizione 5 utenze. | SAT-Arm-PICO-C-5UT | Predisposizione per 5 utenze. |
Predisposizione 4 utenze. | SAT-Arm-PICO-C-4UT | Predisposizione per 4 utenze. |
Predisposizione 3 utenze. | SAT-Arm-PICO-C-3UT | Predisposizione per 3 utenze. |
Predisposizione 2 utenze. | SAT-Arm-PICO-C-2UT | Predisposizione per 2 utenze. |
Armadio multiutenza per 5 utenze. | SAT-Arm-PICO-5UT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria; Tubazioni montanti coibentate; Frutti PICO; 5 utenze. |
Armadio multiutenza per 4 utenze. | SAT-Arm-PICO-4UT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria; Tubazioni montanti coibentate; Frutti PICO; 4 utenze. |
Armadio multiutenza per 3 utenze. | SAT-Arm-PICO-3UT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria; Tubazioni montanti coibentate; Frutti PICO; 3 utenze. |
Armadio multiutenza per 2 utenze. | SAT-Arm-PICO-2UT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria; Tubazioni montanti coibentate; Frutti PICO; 2 utenze. |
ARMADIO MULTIUTENZA PER MODULI NANO
Armadio per la contabilizzazione di energia termica e acqua sanitaria calda e fredda.
Disponibile da 2 a 5 unità e contenente colonne montanti coibentate.
Possibilità di inserimento di una tubazione per il ricircolo dell’ACS.
Frutto previsto modello SAT-Nano, dotato di valvola di zona a sfera, contatore di energia termica DN 15 e contatori sanitari DN 15.
Portata consigliata linea termica 1,2 mc/h.
Portata consigliata linee sanitarie 2,5 mc/h.
NOME | CODICE | DESCRIZIONE |
---|---|---|
Frutto valvola 3 vie | SAT-Arm-NANO-F-3VT | Frutto 3 vie per armadio multiutenza. |
Frutto valvola 2 vie | SAT-Arm-NANO-F-2VT | Frutto 2 vie per armadio multiutenza. |
Predisposizione per 5 utenze. | SAT-Arm-NANO-C-5UT | Predisposizione per armadio multiutenza 5 utenze |
Predisposizione per armadio multiutenza NANO (4 utenze) | SAT-Arm-NANO-C-4UT | Predisposizione per armadio multiutenza 4 utenze |
Predisposizione per armadio multiutenza NANO (3 utenze) | SAT-Arm-NANO-C3UT | Predisposizione per armadio multiutenza 3 utenze |
Predisposizione per armadio multiutenza NANO (2 utenze) | SAT-Arm-NANO-C2UT | Predisposizione per armadio multiutenza 2 utenze |
Bilanciamento statico. | SAT-ARM-NANO-VBT20T | Bilanciamento statico con valvola manuale; Portata fino a 2,5 mc/h. |
Bilanciamento dinamico. | SAT-ARM-NANO-VBD20T | Bilanciamento dinamico con cartuccia; Portata fino a 2,5 mc/h. In fase d'ordine serve specificare la portata. |
Alimentazione valvola 24Vac. | SAT-ARM-NANO-V24T | Alimentazione valvola a 24 Vac anziché 230 Vac. |
Montante in rame per ricircolo ACS | SAT-ARM-NANO-RCLT | Inserimento tubo montante in rame per ricircolo ACS |
Opzione frigorie. | SAT-ARM-NANO-FGNVT | Opzione frigorie per la contabilizzazione del raffrescamento. |
Coibentazione. | SAT-ARM-NANO-CBI15T | Coibentazione linea risc/raff per circuiti DN 20. |
Armadio 5 utenze, valvola 3 vie. | SAT-Arm-NANO-5U-3VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (5 UTENZE-3 VIE) |
Armadio 5 utenze, valvola 2 vie. | SAT-Arm-NANO-5U-2VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (5 UTENZE-2 VIE) |
Armadio 4 utenze, valvola 3 vie | SAT-Arm-NANO-4U-3VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (4 UTENZE-3 VIE) |
Armadio 4 utenze, valvola 2 vie | SAT-Arm-NANO-4U-2VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (4 UTENZE-2 VIE) |
Armadio 3 utenze, valvola 3 vie | SAT-Arm-NANO-3U-3VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (3 UTENZE-3 VIE) |
Armadio 3 utenze, valvola 2 vie | SAT-Arm-NANO-3U-2VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (3 UTENZE-2 VIE) |
Armadio 2 utenze, valvola 3 vie | SAT-Arm-NANO-2U-3VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (2 UTENZE-3 VIE) |
Armadio 2 utenze, valvola 2 vie | SAT-Arm-NANO-2U-2VT | Armadi multiutenza per la contabilizzazione del calore ed acqua sanitaria: Tubazioni montanti coibentate; Disponibili con frutti Nano (2 UTENZE-2 VIE) |
